ITC431-KW4F-G

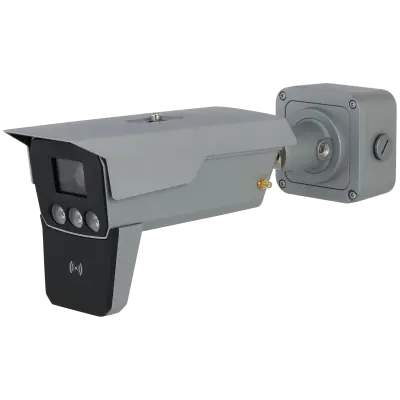

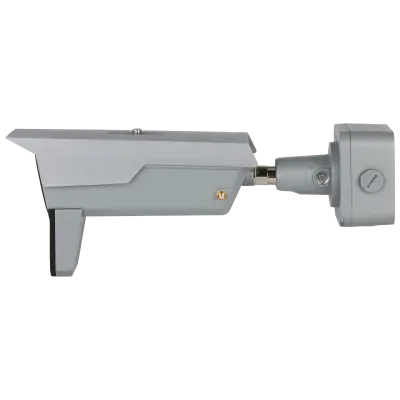

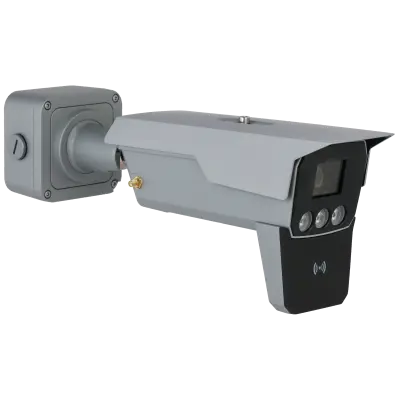

Dahua ITC431-KW4F-G (Spotter Nano) je kompaktní dopravní kamerový systém typu „all-in-one“ určený pro automatizovanou identifikaci vozidel, čtení registračních značek a měření rychlosti. Zařízení integruje obrazovou část se snímačem 1/1,8" 4 Mpx starlight CMOS, motorický varifokální objektiv 8–32 mm (42,5°–15,2°), široký dynamický rozsah WDR 140 dB a aktivní osvětlení Dual Light (850 nm IR / teplé světlo 3500 K). Kombinace těchto prvků je koncipována pro stabilizaci obrazových podmínek v dopravních scénách, kde se vyskytují výrazné změny jasu (např. protisvětlo, odrazy od vozovky, světlomety), a pro dosažení konzistentního osvitu relevantní části scény. Osvětlení je určeno pro snímání 1–2 jízdních pruhů s typickým dosahem osvitu přibližně 23–30 m v závislosti na nastavení jasu a instalačních podmínkách.

Pro rychlostní komponentu je integrován milimetrový radar v pásmu 61–62 GHz s měřicím rozsahem 5–180 km/h. V dopravních aplikacích představuje integrace radaru do jednoho zařízení s kamerou zásadní systémovou výhodu: měření rychlosti je k dispozici ve stejné události jako obrazový záznam a data k identifikaci vozidla, čímž se eliminuje potřeba externího rychloměru a následné datové synchronizace mezi nezávislými subsystémy. Zařízení podporuje spouštění záznamu na základě radarového nebo video triggeru, což umožňuje volbu strategie detekce podle požadovaného scénáře (priorita přesnosti rychlosti vs. priorita obrazového vyhodnocení situace).

Algoritmická vrstva je zaměřena na čtení SPZ metodami deep learning a na extrakci atributů vozidel pro následnou klasifikaci a filtrování událostí. Kromě samotné registrace jsou deklarovány funkce rozpoznání kategorie vozidla (typ), barvy a značky/loga, čímž je umožněna atributová selekce v rámci vyhledávání a reportingu. V dopravních úlohách má atributová informace význam zejména při práci s rozsáhlými datovými soubory (např. predikce a segmentace provozu, rychlé dohledání událostí podle charakteristik vozidla) a při tvorbě statistických výstupů. Součástí funkcí je i detekce dopravních přestupků a událostí (např. překročení rychlosti, pomalá jízda, jízda v protisměru, nedovolená změna pruhu; u motocyklů jízda se spolujezdcem, bez helmy; a události typu nelegální zastavení v jízdním pruhu či dopravní kongesce) a modul dopravních statistik (Traffic Flow) s podporou klasifikace a generování statistik podle pruhů, typu vozidla, rychlosti a data, včetně exportu do formátu CSV.

Z provozního hlediska je významná integrace 4G (GSM/WCDMA/LTE) pro lokality bez kabelové infrastruktury a možnost lokálního ukládání na Micro SD (TF) kartu až 1 TB s podporou ANR (Platform + FTP) při výpadku konektivity. Mechanické provedení deklaruje krytí IP68 a odolnost IK10, což odpovídá požadavkům na dlouhodobý venkovní provoz v dopravní infrastruktuře.

Klíčové vlastnosti

• 4 Mpx 1/1,8" starlight CMOS, max. 2688 × 1520 @ 25/30 fps, WDR 140 dB
• Objektiv motorický varifokální 8–32 mm (H 42,5°–15,2°; V 23,4°–8,6°; D 49,4°–17,3°)
• Dual Light osvětlení 850 nm IR / teplé světlo 3500 K, 3 iluminátory, dosvit 23–30 m (nastavitelný jas), pokrytí 1–2 pruhů
• Radar 61–62 GHz: měření rychlosti 5–180 km/h, až 32 cílů, radarový nebo video trigger
• Čtení SPZ (deep learning) + atributy vozidla (typ, barva, značka/logo) pro rychlé filtrování událostí
• Typ vozidla (rozpoznání kategorie): Předek: SUV, velký autobus, sedan, lehký nákladní vůz, pickup, těžký nákladní vůz, střední nákladní vůz, dodávka, střední autobus, MPV, Zadek: SUV, velký autobus, sedan, lehký nákladní vůz, pickup, těžký nákladní vůz, střední nákladní vůz, dodávka
• Barva vozidla: bílá, růžová, černá, červená, žlutá, šedá, modrá, zelená, tmavě oranžová, fialová, hnědá, stříbrně šedá
• Značka/logo vozidla: Acura, Alfa Romeo, Ashok Leyland, Aston Martin, Audi, BAIC, Bentley, Benz, BMW, Buick, BYD, Cadillac, Chery, Chevrolet, Chrysler, Citroën, Dacia, Daihatsu, Datsun, Dodge, DS, Ferrari, Fiat, Force, Ford, Foton, Geely, GMC, Great Wall, Hino, Honda, Hyundai, Infiniti, Isuzu, Iveco, JAC, Jaguar, Jeep, Kia, King Long, Land Rover, Lexus, Lifan, Lincoln, Mahindra, MAN, Maserati, Mazda, Mercury, MG, Mini, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Scania, Seat, Škoda, Smart, Subaru, Suzuki, Tata, Tesla, Toyota, UD, Volkswagen, Volvo
• Dopravní přestupky (motorová vozidla): překročení rychlosti, pomalá jízda, jízda v protisměru, nedovolená změna jízdního pruhu
• Dopravní přestupky (motocykly): jízda se spolujezdcem, jízda bez helmy, jízda v protisměru
• Dopravní statistiky (Traffic Flow): klasifikace a statistiky podle pruhů, typu vozidla, rychlosti a data; export do CSV
• Dopravní události: nelegální zastavení v jízdním pruhu, dopravní kongesce
• 4G (GSM/WCDMA/LTE), Micro SD (TF) až 1 TB, ANR (Platform + FTP), krytí IP68, antivandal IK10

ZÁKLADNÍ SPECIFIKACE

Video+audio

• Snímač 1/1,8" 4 Mpx starlight CMOS
• Max. rozlišení 2688 × 1520 (4 Mpx)
• Elektronická závěrka Auto/Manual 1/50 s–1/100 000 s
• Citlivost 0,0001 lx
• 3D NR
• S/N >56 dB
• WDR 140 dB
• Komprese H.265; H.264M; H.264H; MJPEG
• Řízení toku CBR/VBR
• Video bitrate H.264 32 kbps–32768 kbps; H.265 32 kbps–32768 kbps; MJPEG 512 kbps–32768 kbps
• Snímkovací frekvence 50 Hz max. 25 fps (default Hlavní 2688 × 1520@25; Sub 1280 × 720@25); 60 Hz max. 30 fps (default Hlavní 2688 × 1520@30; Sub 1280 × 720@30)

Kamera / objektiv / přísvit

• Objektiv motorický varifokální 8–32 mm (H 42,5°–15,2°; V 23,4°–8,6°; D 49,4°–17,3°)
• Světelnost max. F1.6
• Přísvit Dual Light (850 nm IR / teplé světlo 3500 K), 3 iluminátory
• Dosvit osvitu 23–30 m (nastavitelný jas)
• Pokrytí 1–2 pruhy

Radar

• Frekvence 61–62 GHz
• Měření rychlosti 5–180 km/h
• Přesnost do 100 km/h ±2 km/h; nad 100 km/h ±2 %
• Detekce cílů až 32
• Detekční vzdálenost a úhel ≤120 m @ 0°; ≤30 m @ ±30°
• Spouštění Radar trigger / Video trigger

Rozhraní

• RS-485 1×
• RS-232 1×
• Alarm IN 1×
• Alarm OUT 2×

Záznam

• Úložiště Micro SD (TF) až 1 TB
• ANR Platform + FTP (vyžaduje TF kartu)

Ethernet a sítě

• Síťový port 1× RJ-45
• 4G GSM/WCDMA/LTE
• ONVIF Profile S; Profile G; Profile T; Profile M

Napájení

• Napájení 12 V DC; PoE 802.3af
• Spotřeba až 20W

Fyzické vlastnosti

• Rozměry 350 × 109 × 150 mm
• Hmotnost 1,88 kg netto; 2,52 kg brutto
• Krytí IP68
• Antivandal IK10
• Základní antikorozní ochrana

Provozní podmínky

• Provozní teplota –30 °C až +65 °C
• Skladovací teplota –30 °C až +65 °C
• Vlhkost 10–90 % RH, nekondenzující
