IPM-90-550

IPM-90-550 je jednportový gigabitový PoE midspan v souladu se standardy IEEE 802.3af/at/bt (90 W) s vestavěným LCD displejem.

Slouží k napájení zařízení kompatibilních se standardem PoE v sítích LAN. Je umístěn mezi switchem, který nemá PoE napájení (nebo nemá dostatečný výkonový rozpočet), a síťovými zařízeními (např. kamery, přístupové body, extendery) a umožňuje současné napájení i přenos dat do IP PoE zařízení prostřednictvím jediného kabelu UTP s rychlostí 10/100/1000 Mbps.

Čím se odlišuje od jiných řešení dostupných na trhu?

• vysoký výkon dostupný pro napájená zařízení (až 90 W) a vysoká účinnost 96 %
• podpora všech běžných standardů PoE
• vestavěný displej zobrazující provozní stav a napájecí parametry, plnící funkci PoE testeru

PoE injektor IPM-90-550 podporuje všechny běžné standardy napájení PoE, PoE+ a Hi PoE ve 3 provozních režimech volitelných z rychlého menu.

Podporované standardy PoE:

• standard 802.3af/at/bt
• režim PoH, ekvivalent PoE+ a HiPoE pro náročná zařízení mimo standardizaci
• Passive PoE s automatickou negociací (např. všechna zařízení ekosystému ATTE řady xPoE-xx)

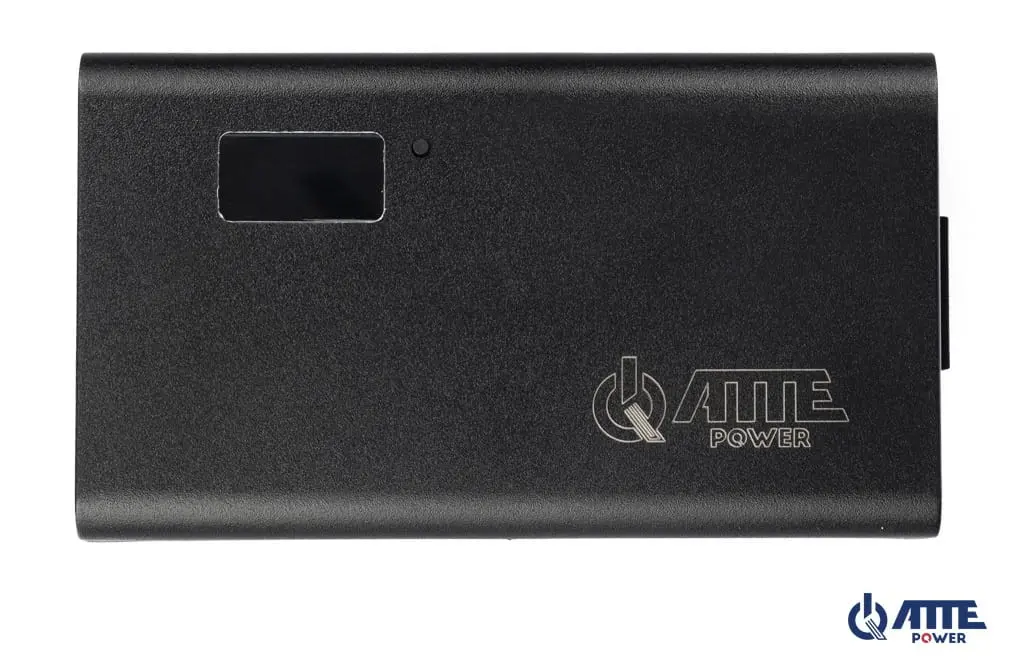

Unikátní vlastností tohoto typu řešení je vestavěný displej. Umožňuje sledování aktuálního provozního stavu a obsluhu funkcí menu.

Informace dostupné na displeji:

• standard PoE, ve kterém bylo připojené zařízení rozpoznáno a napájeno
• počet párů kroucené dvojlinky, po kterých je přenášeno napájení: 2P/4P
• aktuální výkon odebíraný napájenými zařízeními
• hodnota napětí PoE napájení
• grafický ukazatel vnitřní teploty
• grafický ukazatel stupně zatížení
• maximální okamžitý odebíraný výkon od okamžiku zapnutí

Příklady informací dostupných na displeji

IPM-90-550 je kromě základní funkce univerzálního PoE napájecího zdroje také praktickým nástrojem pro instalačního technika pro rychlé uvedení do provozu, napájení a diagnostiku PoE zařízení. Umožňuje rychlé změření odběru výkonu napájených zařízení pro přesné výpočty doby zálohování nebo kapacity požadovaných baterií pro zálohované systémy. Skutečné měření výkonu a přesné výpočty umožňují úspory při návrhu zálohovaných sestav s plánovanou dlouhou dobou zálohování.

Ve spojení se zařízeními řady APT a xPoE umožňuje vytváření rozsáhlých instalací v topologii stromu s použitím pouze kabelů UTP bez nutnosti vedení napájení 230 VAC. To umožňuje maximální využití dostupné kabeláže a napájení náročných zařízení na velké vzdálenosti.

Nejdůležitější vlastnosti a funkce:

• napájení libovolných zařízení pracujících ve většině standardů PoE
• displej přehledně zobrazující aktuální provozní stav
• funkce jednoduchého PoE testeru/měřiče usnadňující výpočet napájecího rozpočtu
• dedikovaný zdroj napájení pro kaskádně propojené extendery řady APT
• podpora PoE zařízení s vysokým odběrem výkonu
• určeno pro provoz v sítích 10/100/1000 Mbps
• vysoká účinnost 96 %
• podpora zařízení Passive PoE
• optická signalizace provozního stavu
• ochrana portů (proti přepětí, proti nadproudu)

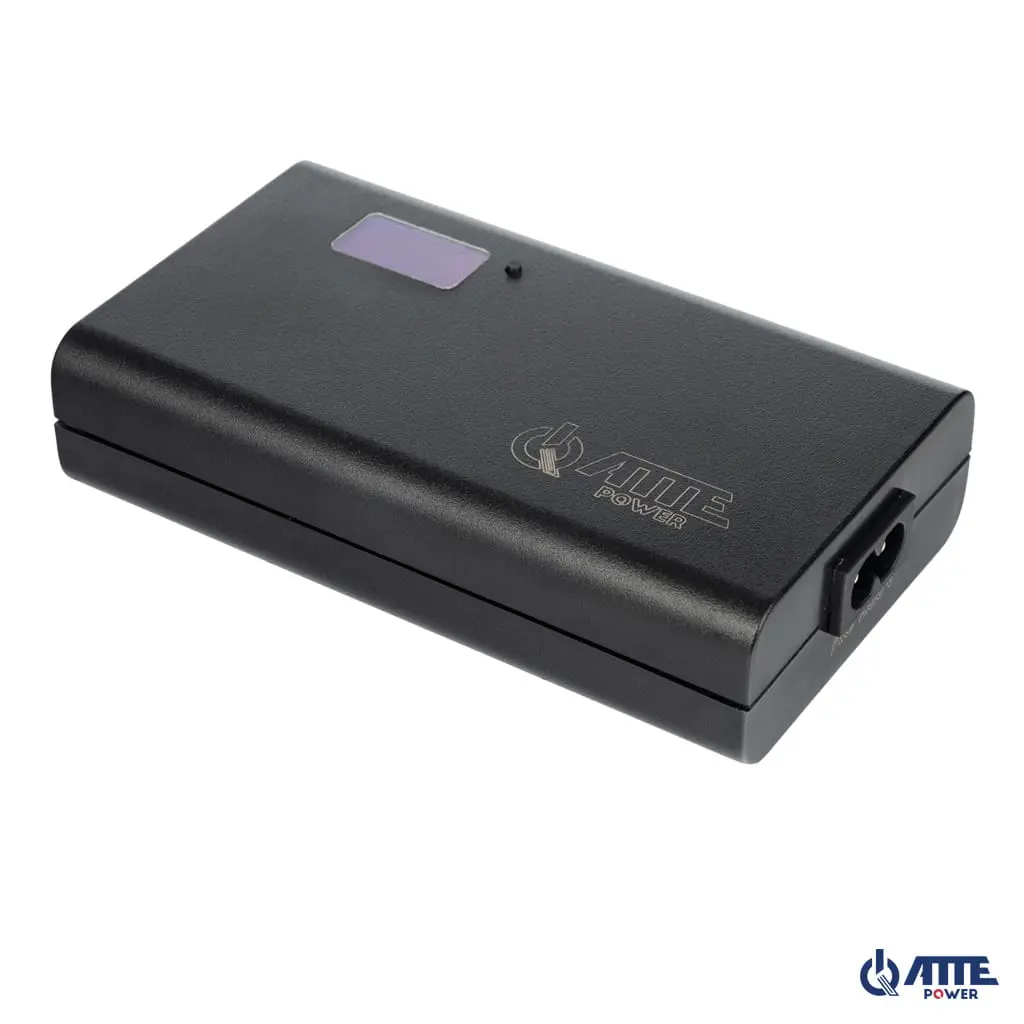

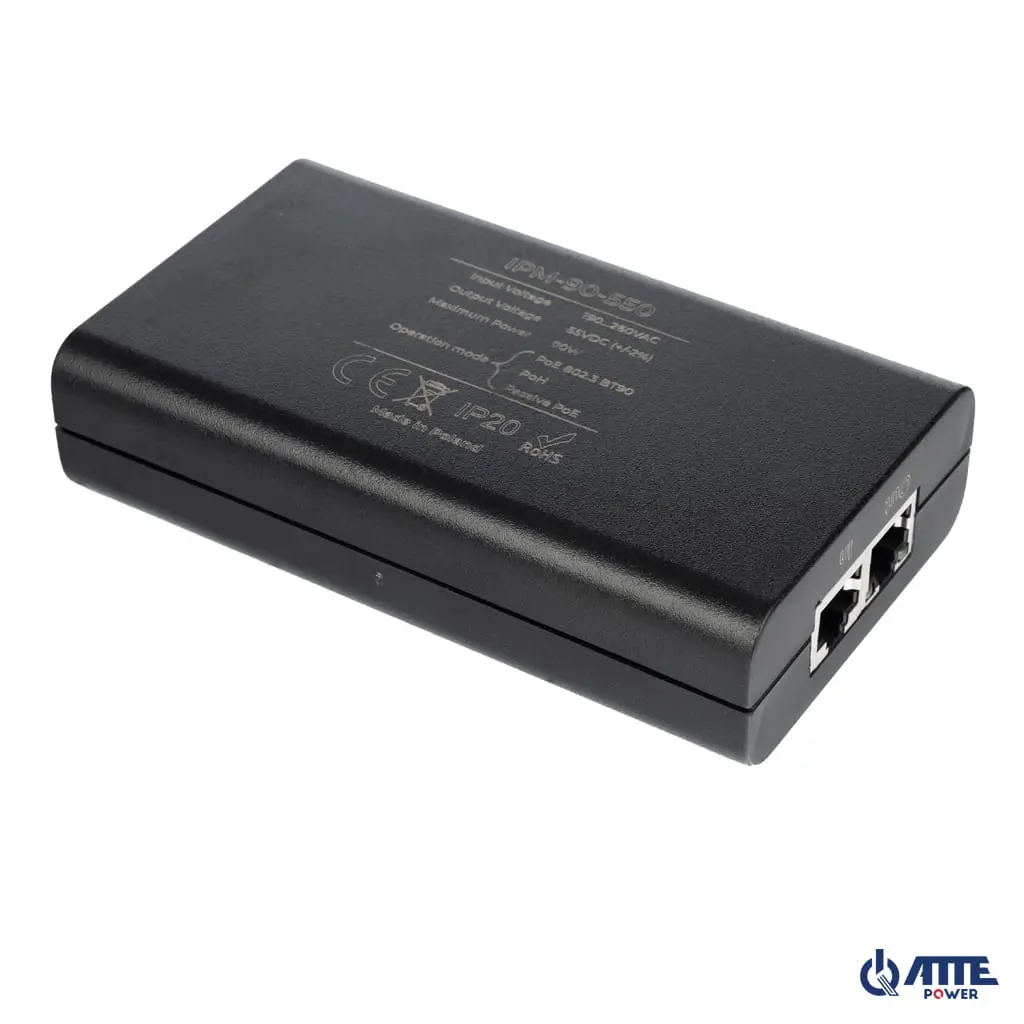

IPM-90-550 je dodáván v plastovém krytu, který chrání uživatele před přímým kontaktem s elektronikou zařízení.

Zařízení má stupeň krytí IP20; pro zajištění ochrany proti vlivům počasí a kondenzaci vlhkosti je nutné použít vhodný kryt. Je také nutné zajistit dostatečné množství prostoru pro správnou cirkulaci vzduchu a rezervu kabelů s ohledem na poloměr ohybu doporučený výrobcem.

Poznámky k instalaci

• Zařízení je uzpůsobeno pro nepřetržitý provoz s výkonem 90 W při zajištění správného chlazení během provozu
• Provozní režim (standard PoE napájení) lze změnit během 5 sekund po připojení zařízení k napájení; zvolený režim se uloží a zůstane zachován až do další změny při spuštění zařízení.
• Zařízení je napájeno síťovým napětím 230 V a nenabízí možnost zálohovaného napájení. V případě nutnosti zálohování napájení zařízení připojených k IPM-90-550 je nutné použít dodatečný zdroj UPS. V objektech, kde je dlouhá doba zálohování napájení velmi důležitá, je třeba použít jiné řešení. Nejvhodnější bude zálohovaná sestava vytvořená ze zdroje řady AUPS, odpovídajícího měniče a switche APT-5-50, který může obsluhovat čtyři zařízení s výkonem až 60 W (802.3bt60).

Příklad použití IPM-90-550 pro napájení 4 IP PoE kamer po jednom kabelu UTP pomocí switche APT-5-50. Použitý provozní režim je PoE bt-90.

Příklad použití IPM-90-550 pro napájení 7 IP PoE kamer po jednom kabelu UTP pomocí extenderů APT. Použitý provozní režim je PoE bt-90.

Příklad použití IPM-90-550 jako PoE midspan pro switch xPoE-6-11-S2 v provozním režimu Passive PoE.
