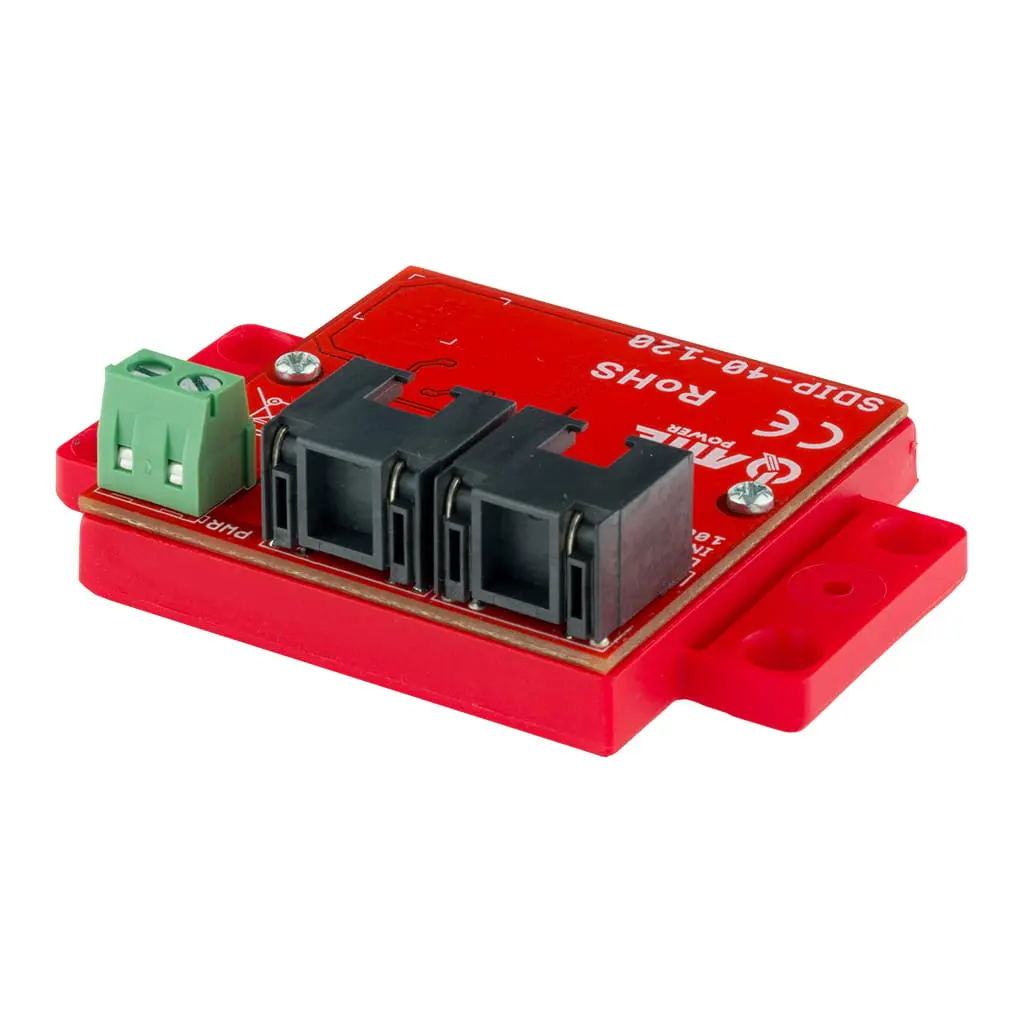

SDIP-40-120

SDIP-40-120 je gigabitový PoE adaptér se snižujícím měničem napětí. Zařízení je specializovaným řešením pro napájení zařízení napětím 12 V s výkonovým rozpočtem 40 W. PoE adaptér může být napájen z PoE 802.3af/at/bt nebo PoE PASSIVE 44...56 V.

SDIP-40-120 je PoE splitter plně kompatibilní s PoE switchi pracujícími podle standardu 802.3af/at/bt. Zařízení nemá PoE napájení na výstupu RJ45.

Základní použití zařízení pro napájení zařízení, jako jsou:

• NVR rekordér s pevným diskem
• kamery v kombinaci s IR osvětlením, signalizátorem, mikrofonem nebo reproduktorem
• venkovní stanice IP videotelefonu s elektrickým zámkem
• monitor pro kamery napájený 12 V
• nestandardní PoE zařízení (např. taková, která nejsou kompatibilní se standardem 802.3af/at)

Splitter SDIP-40-120 může sloužit jako alternativa k měniči SDIP-12-121 v případě, kdy je vyžadován vyšší výkonový rozpočet než 12 W. Maximální výkon zařízení je 40 W, přičemž krátkodobě může být zatíženo až 50 W.

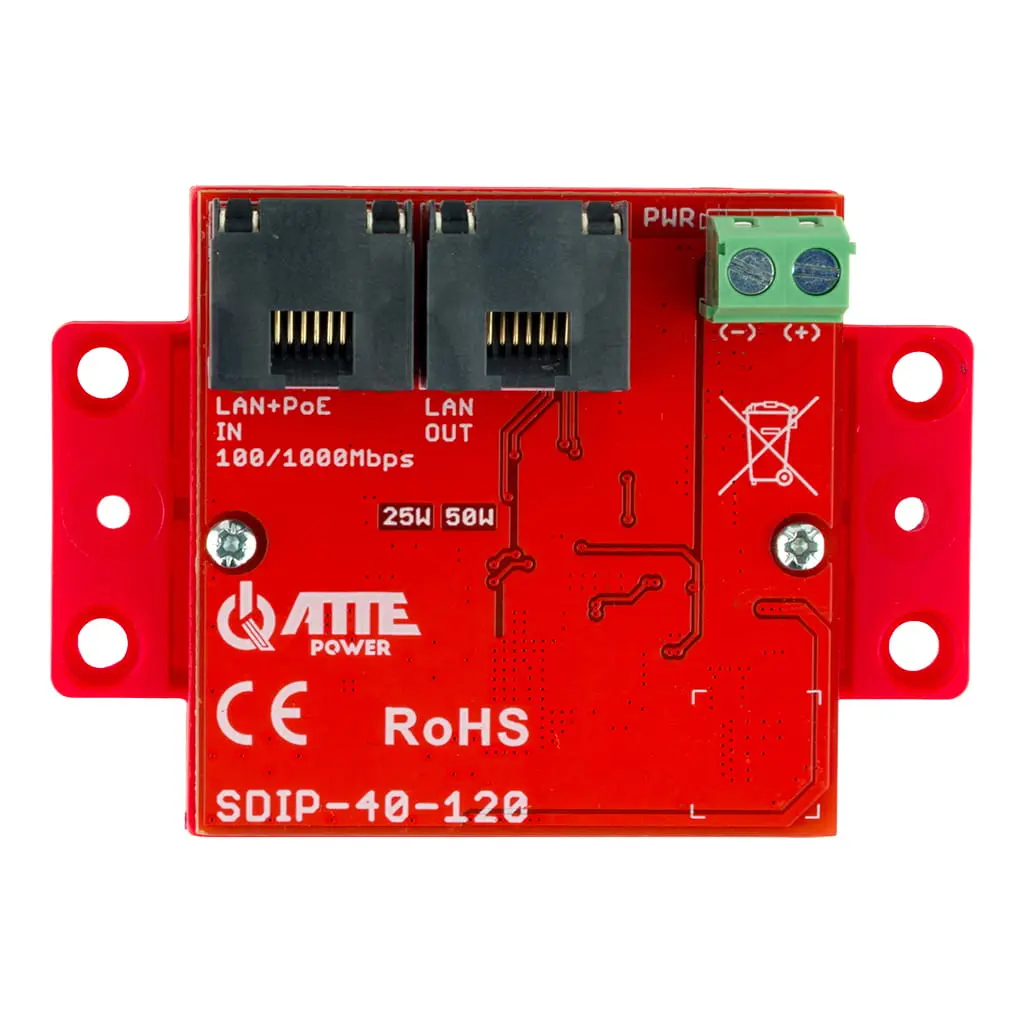

Standard identifikace PoE, provozní stav a dostupný výkon pro zátěže jsou signalizovány pomocí LED diod:

• LED PWR – přítomnost napájení
• LED v konektorech LAN – přítomnost PoE napájení na portu
• LED 25W – napájení zařízení z portu LAN+PoE IN ve standardu 802.3at, až 25 W dostupných na šroubovací svorce
• LED 50W – napájení zařízení z portu LAN+PoE IN ve standardu 802.3bt, až 50 W dostupných na šroubovací svorce

Nejdůležitější vlastnosti a funkce:

• široký rozsah výstupního výkonu (40 W)
• možnost napájení 12V rekordéru pomocí PoE 802.3bt nebo switche ATTE
• napájení z PoE switche ve standardu 802.3af/at/bt nebo PoE Passive
• vysoká energetická účinnost >90 %

• určeno pro provoz v sítích 10/100/1000 Mb/s

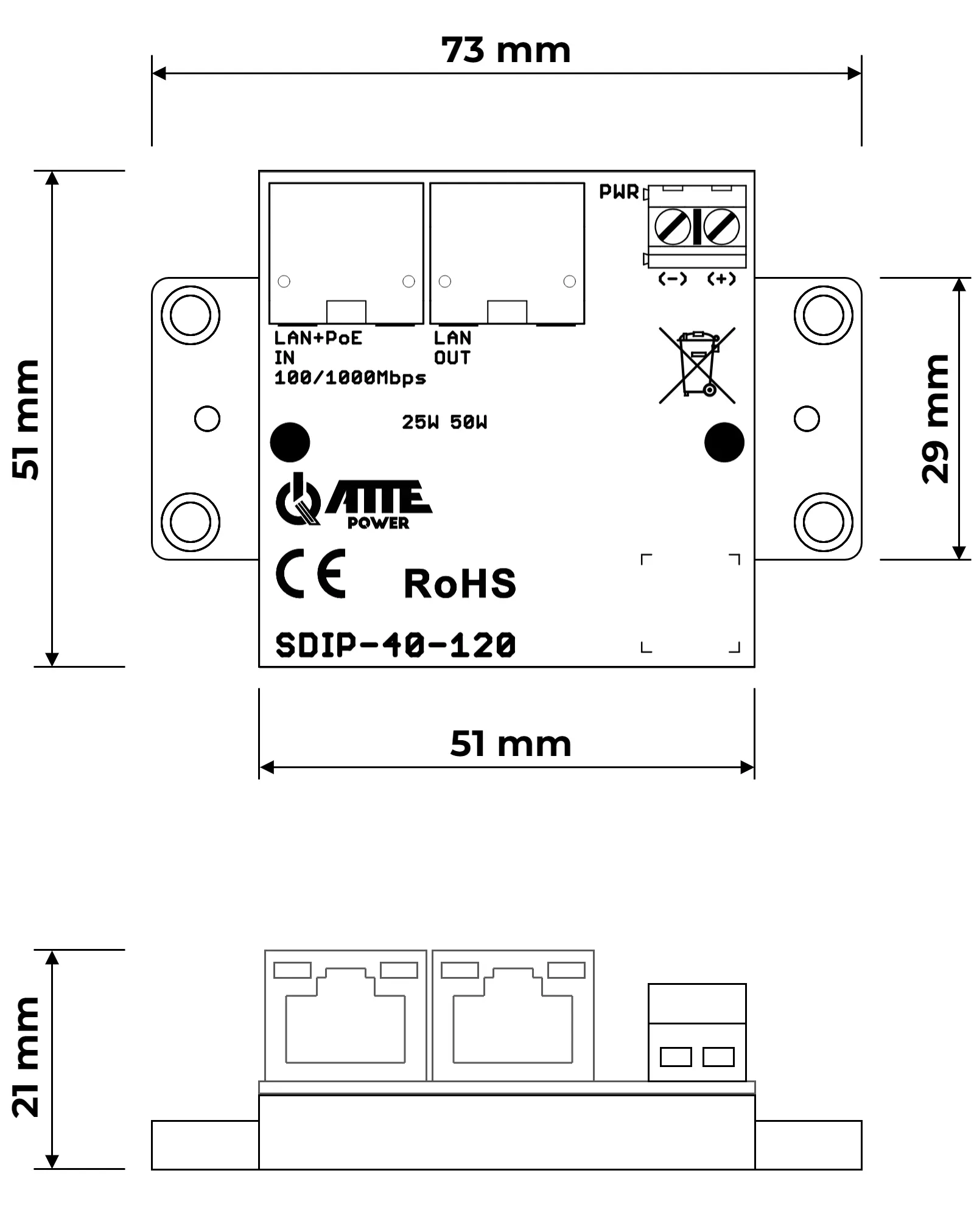

• malé rozměry zařízení umožňující montáž do malých skříní

Zařízení má stupeň krytí IP20; pro zajištění ochrany proti povětrnostním vlivům a kondenzaci vlhkosti je nutné použít vhodnou skříň (minimálně IP44).

Pokud bude zařízení použito v omezeném prostoru, je možné naříznout a odlomit montážní úchyty základny za účelem zmenšení rozměrů modulu.

SDIP-40-120 je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:

• pomocí montážních kolíků v rastru 10,8 mm, který je použit ve všech skříních ABOX
• pomocí montážních kolíků pro adaptéry RACK 19” a RACK 10”
• přišroubováním přes doplňkové otvory k libovolnému rovnému povrchu
• pomocí doplňkového adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN)

Poznámky k instalaci

• maximální krátkodobý výkon SDIP-40-120 je 50 W, trvalý výkon 40 W.
• měnič lze použít jako náhradu za adaptér SDIP-12-121.
• splitter nemá PoE napájení na výstupu RJ45.
• je třeba zajistit, aby PoE switch, který jej napájí, měl na portu dostatečný výkon pro připojené zátěže.

Příklady použití

Příklad použití SDIP-40-120 pro napájení IP kamery společně s IR přísvitem.

Příklad použití SDIP-40-120 pro napájení elektrického zámku a vstupní stanice jedním kabelem UTP.

Příklad použití SDIP-40-120 pro napájení NVR rekordéru a monitoru pro kamery.
