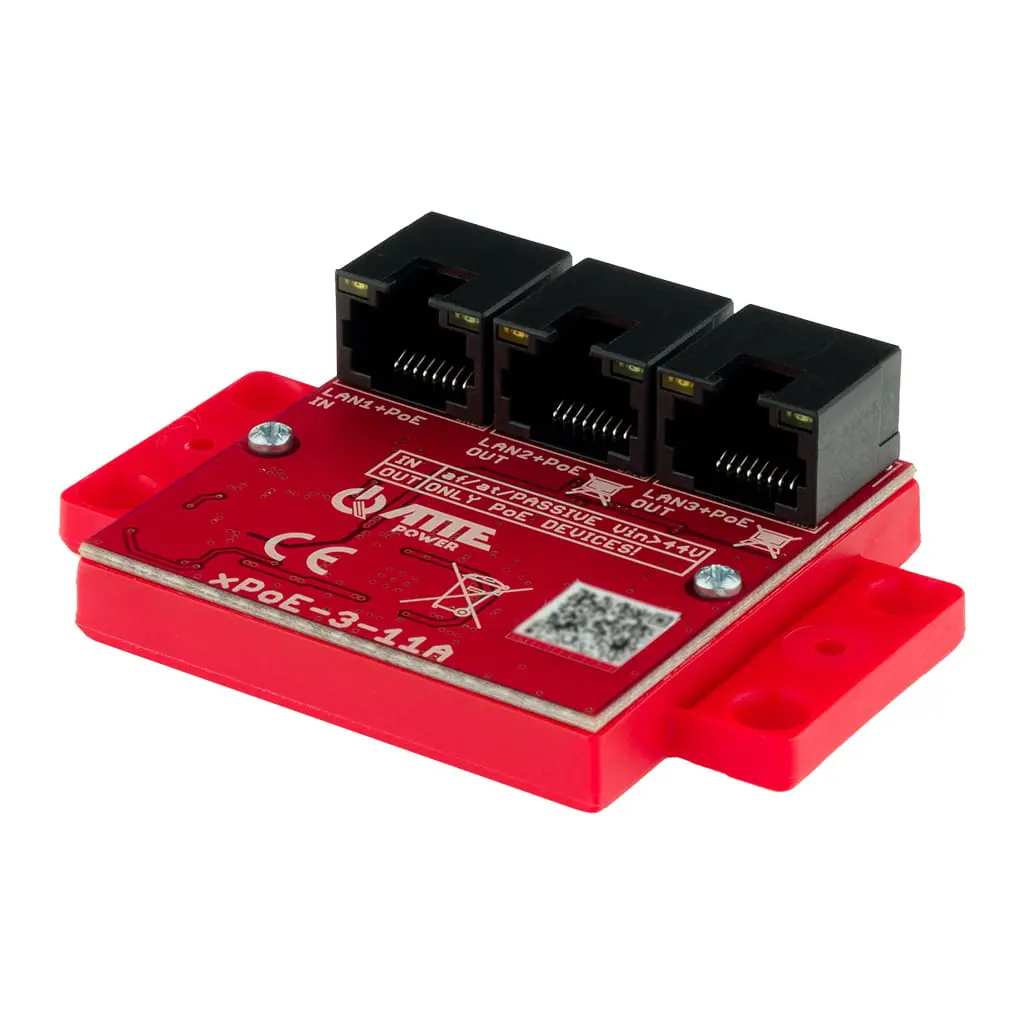

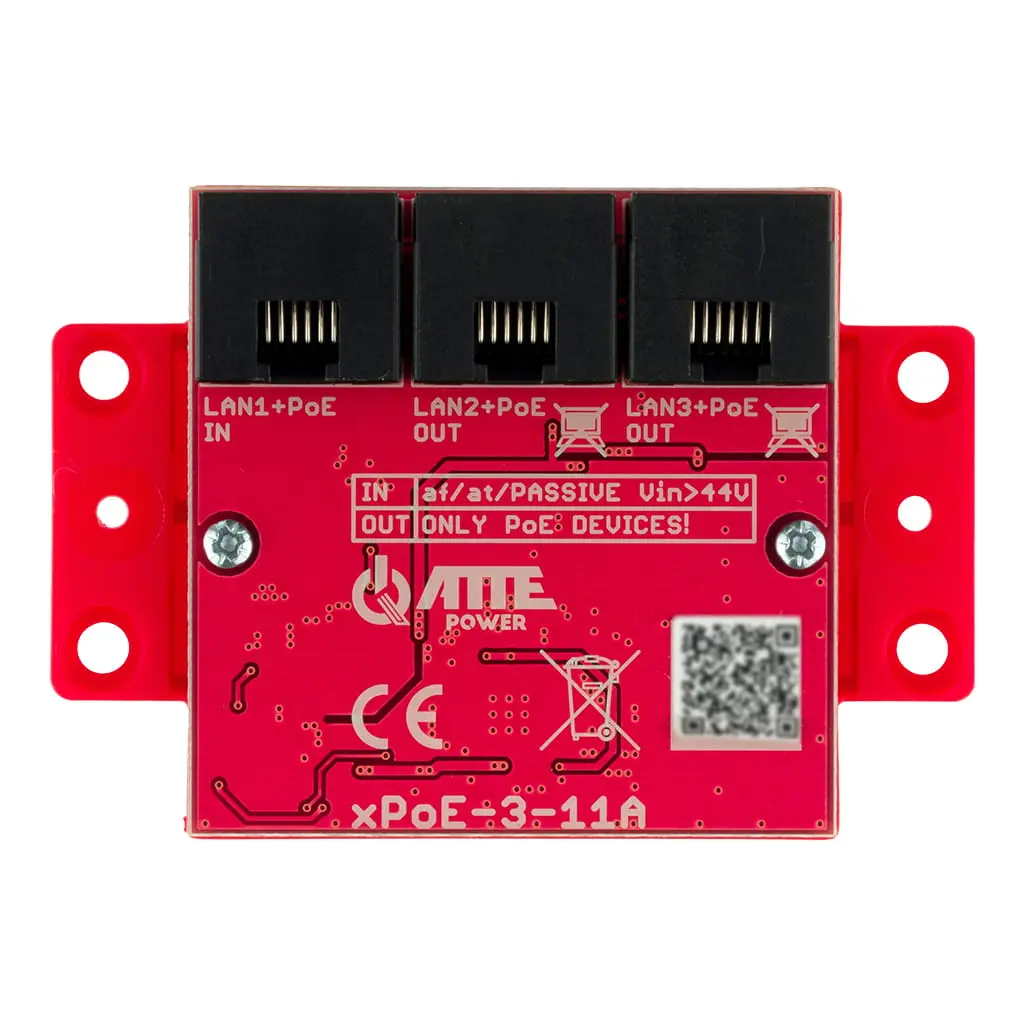

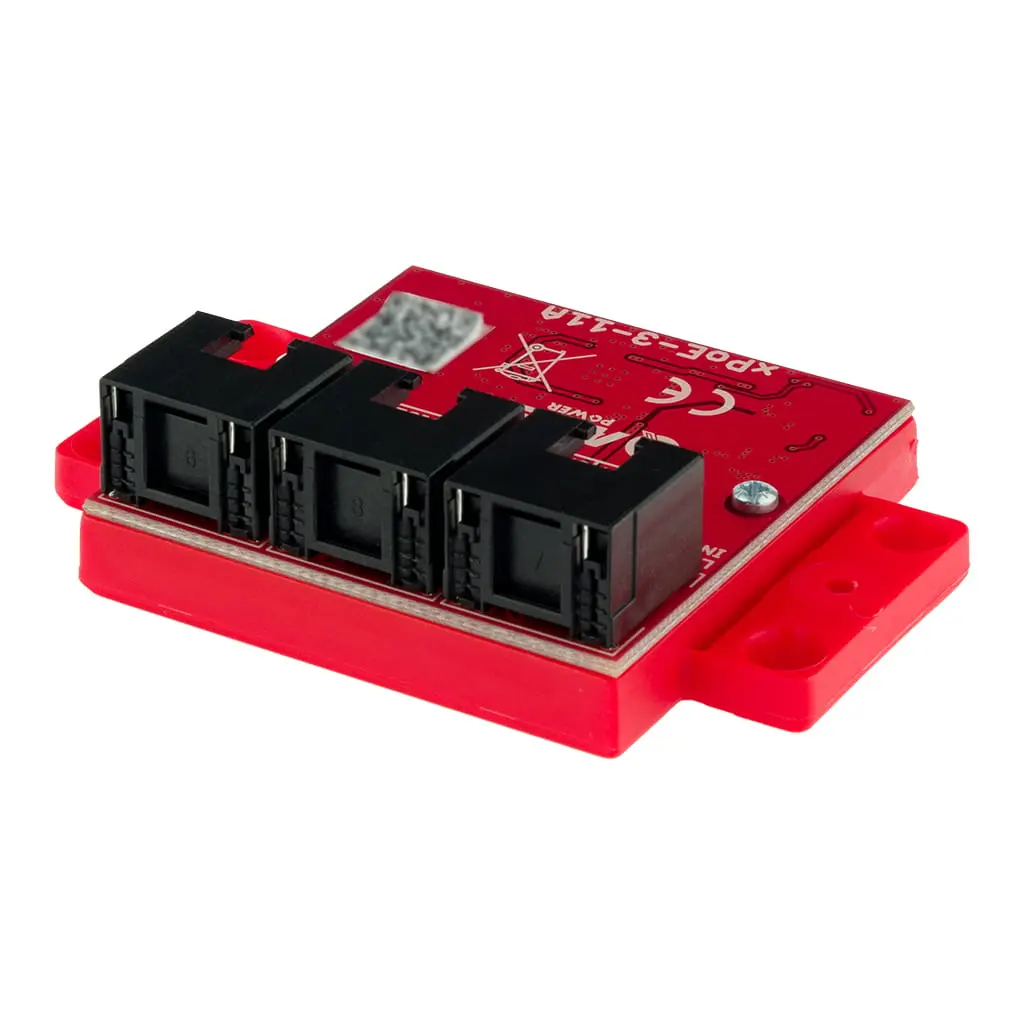

XPOE-3-11A

xPoE-3-11A byl navržen jako extender (repeater) sítě LAN a napájení PoE. Regeneruje síťový signál a přenáší napájení PoE na vybrané výstupy. Nejčastěji se používá jako „zesilovač“ pro prodloužení sítě na úsecích delších než 100 m. Zároveň je ideální jako „aktivní rozdělovač“ v situacích, kdy na jednom kabelu potřebujeme provozovat několik PoE zařízení (např. několik IP kamer) nebo když potřebujeme vytvořit další odbočku sítě.

Nejdůležitější vlastnosti a funkce:

• miniaturní konstrukce umožňuje montáž do základny kamery
• napájení z jiného PoE switche ve standardu 802.3at, 802.3af nebo Passive (port PoE IN)
• možnost napájení až 2 PoE zařízení 802.3at/af nebo Passive (porty PoE OUT)
• kaskádové napájení (jeden switch napájí další)
• zesiluje a rozděluje síťový signál (plně funkční switch 100 Mbps)
• až 40 W celkového výkonu
• snadné a rychlé spuštění bez nutnosti konfigurace parametrů
• široký rozsah provozních teplot
• velmi nízký příkon (< 0,5 W)
• sekvenční start výstupů PoE

Nespravované PoE switche a extendery jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE Passive.

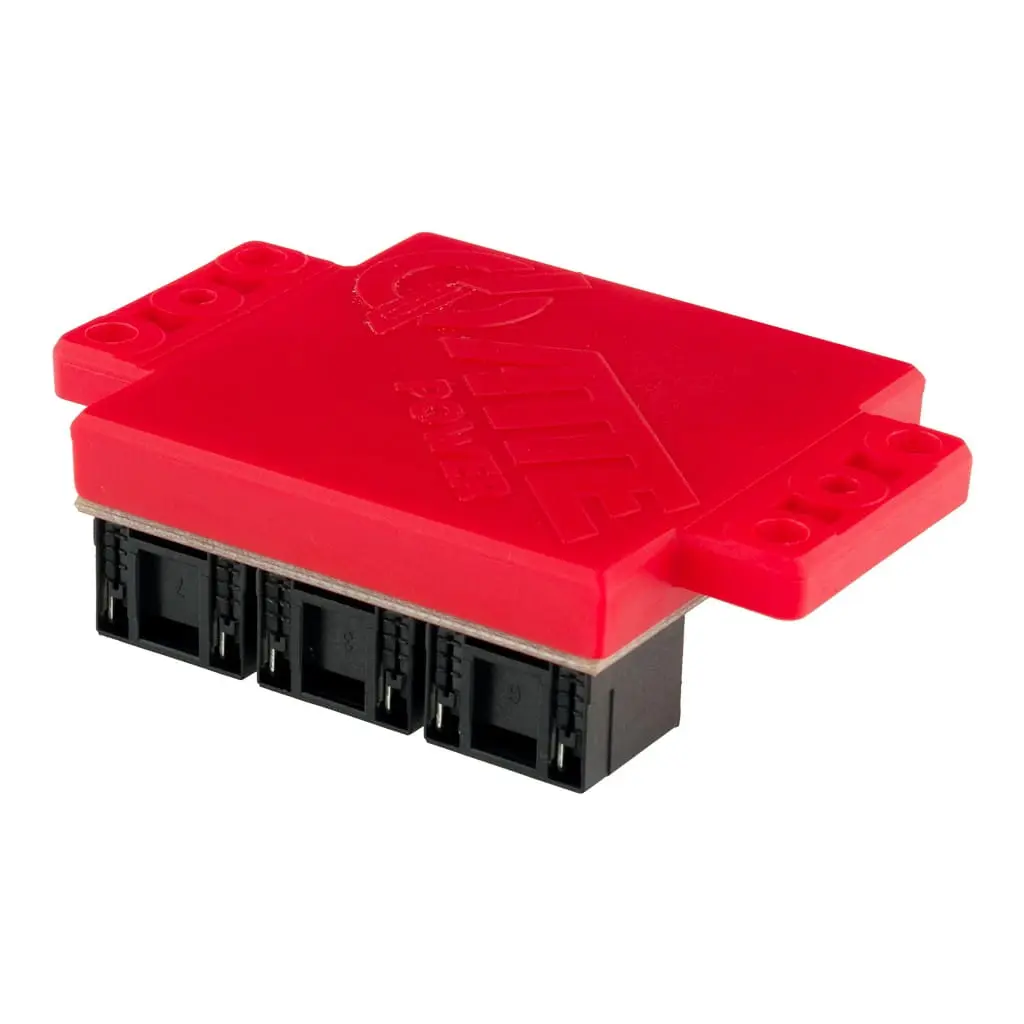

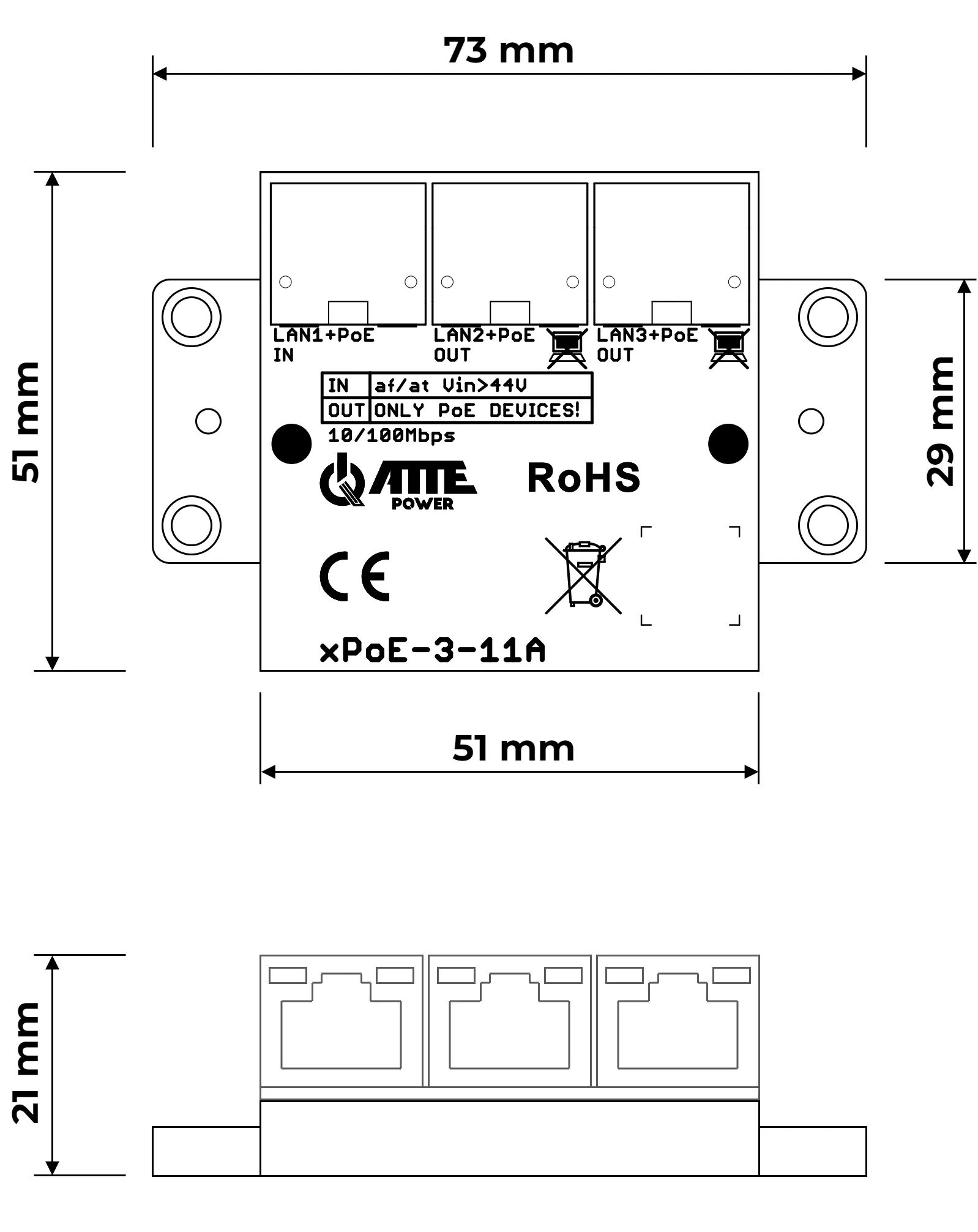

Zařízení má velmi malé rozměry, což umožňuje snadnou instalaci v omezených prostorech.

To umožňuje instalaci zařízení do libovolné skříně, nejpohodlnějším způsobem montáže jsou však dedikované skříně řady ABOX a montážní plechy vybavené systémovým děrováním v rastru 10,8 mm. Systémové řešení umožňuje svislou nebo vodorovnou montáž vybraných zařízení v libovolné děrované části skříně nebo montážního plechu. Při použití dodatečného adaptéru lze zařízení instalovat na lištu TH-35.

Umožňuje montáž několika způsoby:

• „tradičně“ s použitím montážních kolíků v rastru 10,8, který je ve všech skříních ABOX
• přišroubováním vrutem přes doplňkové otvory k libovolnému rovnému povrchu
• s použitím montážního plechu ADD-RACK2U1 nebo ADD-RACK2U2
• s použitím doplňkových úchytek na lištu TH35 (DIN) ADD-TH35

Celkový výkon odebíraný kamerami připojenými k extenderu (PoE zařízeními) nesmí překročit výkonový rozpočet poskytovaný switchem napájejícím celou linku:

• pro standard 802.3af je to cca 13 W dostupných na extenderu
• pro standard 802.3at je to cca 25 W dostupných na extenderu
• pro PoE Passive je to maximálně 40 W dostupných na extenderu
• Zohledněte IR přísvity - zapínají se v noci a výrazně zvyšují odběr výkonu. Zohledněte také ztráty v napájecím vedení - závisí na jeho průřezu, délce a hodnotě napětí na PoE lince
