DC-148-4K7

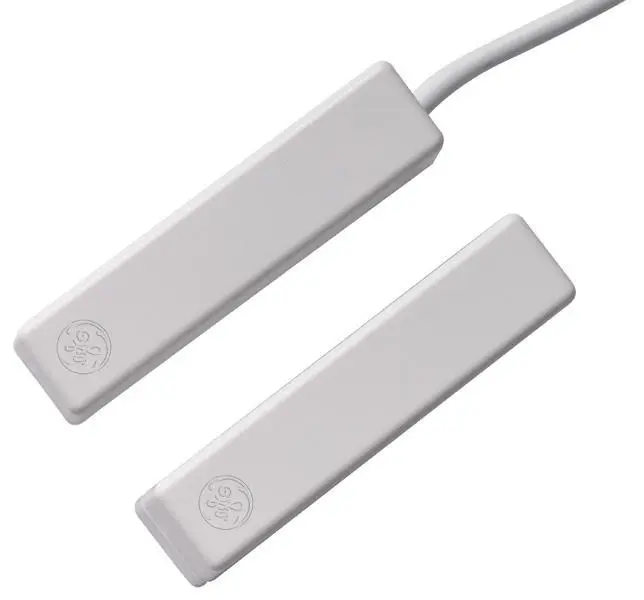

Průmyslový magnetický kontakt pro povrchovou montáž, stupeň 3, bílý

Průmyslový magnetický kontakt pro povrchovou montáž je určen pro sledování otevření dveří, oken a dalších pohyblivých částí v zabezpečovacích systémech. Nabízí bezpečnostní stupeň 3 dle EN 50131-2-6, bílé provedení a krytí IP67. Rozsah pracovních teplot od −25 °C do +70 °C umožňuje použití v náročnějších provozních podmínkách.

Jednopolový NC kontakt spolupracuje s axiálně polarizovaným neodymovým magnetem v plastovém pouzdře. Pracovní mezera činí 17 ± 3 mm při montáži na nekovový rám a 12 ± 3 mm při montáži na kovový rám. Rozměry krytu jsou 54 × 13 × 12,5 mm.

Kontakt je vybaven EOL rezistorem 4,7 kΩ a přívodním kabelem LIYY o délce 2 m se čtyřmi pocínovanými měděnými vodiči o průřezu 0,14 mm². Vodiče jsou vhodné pro zakončení metodou LSA IDC. Maximální spínané napětí je 100 V DC, maximální spínaný proud 500 mA a maximální zatížení kontaktu 6 W nebo 6 VA. Přípustné pracovní napětí činí maximálně 40 V.

KLÍČOVÉ VLASTNOSTI

• Povrchová montáž, průmyslové provedení
• Bezpečnostní stupeň 3 dle EN 50131-2-6
• Jednopolový NC kontakt
• Pracovní mezera na nekovovém rámu: 17 ± 3 mm
• Pracovní mezera na kovovém rámu: 12 ± 3 mm
• EOL rezistor: 4,7 kΩ
• Maximální spínané napětí: 100 V DC
• Maximální spínaný proud: 500 mA
• Maximální zatížení kontaktu: 6 W nebo 6 VA
• Odpor kontaktu: maximálně 0,15 Ω
• Průrazné napětí: > 250 V
• Přípustné pracovní napětí: maximálně 40 V
• Kabel LIYY 4 × 0,14 mm² s pocínovanými měděnými vodiči, vhodný pro zakončení LSA IDC
• Délka kabelu: 2 m, průměr: 3,2 mm
• Bílý plášť kabelu, modrý vnitřní vodič
• Rozměry kontaktu: 8 × 8 × 40 mm
• Axiálně polarizovaný neodymový magnet: Ø 6 × 30 mm
• Plastové pouzdro magnetu: 8 × 40 mm
• Rozměry krytu: 54 × 13 × 12,5 mm
• Krytí IP67, environmentální třída III dle VdS
• Rozsah pracovních teplot: −25 °C až +70 °C
• Barva: bílá
