ABOX-ALUXL je hermetická skříň určená pro montáž na stěnu. Pomocí dodatečného adaptéru ji lze nainstalovat na sloup nebo stožár.
Skříň představuje praktické řešení umožňující přípravu venkovních zálohovaných sestav pro 8 IP kamer a další zařízení. Umožňuje vytvoření distribučního bodu přizpůsobeného potřebám konkrétní instalace.

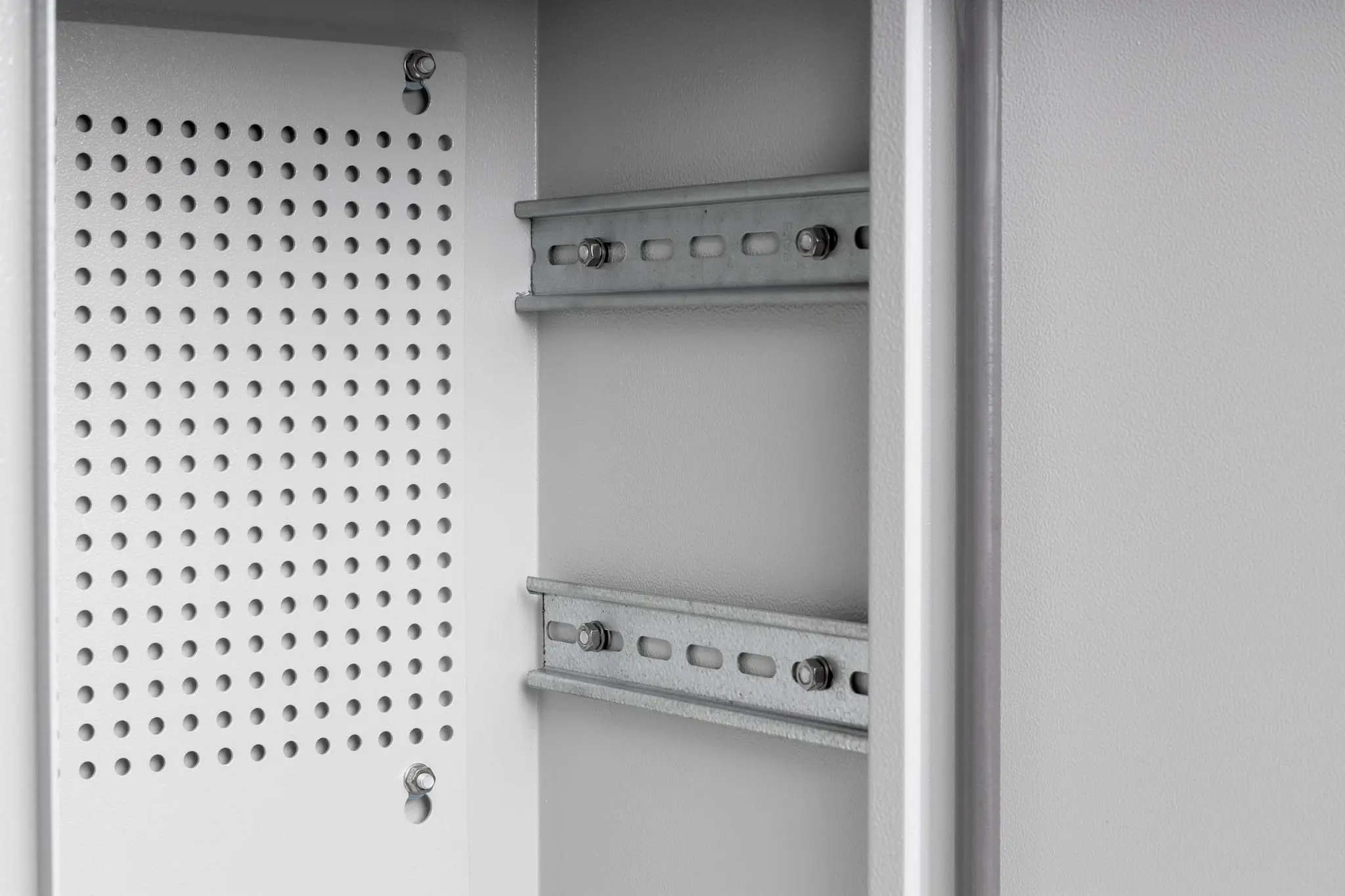

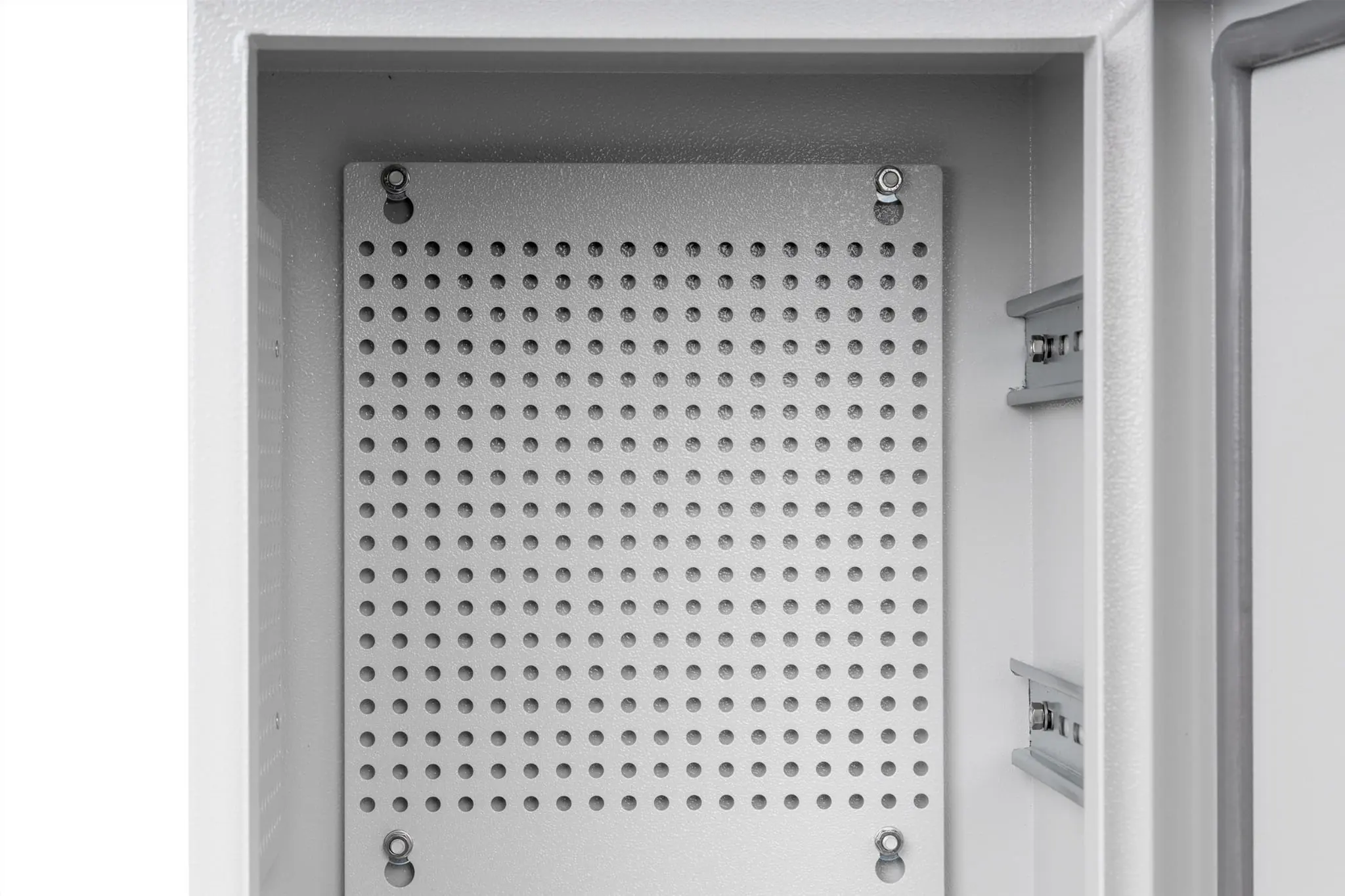

Uvnitř skříně se nacházejí dvě montážní desky s rastrem 10,8 mm pro montáž modulů ATTE, které lze snadno demontovat. K dispozici jsou navíc dvě lišty DIN, které usnadňují montáž prvků, jako jsou switche, napájecí zdroje, mediakonvertory nebo mini optické rozvaděče.
Do skříně lze pohodlně umístit mimo jiné průmyslový switch, napájecí zdroj, měnič, hlavní vypínač a mini rozvaděč nebo optickou spojovací skříňku. Všechny prvky lze montovat na lišty DIN nebo na hliníkovou montážní desku.
Díky odpovídajícímu počtu a velikosti kabelových průchodek je možné pohodlné zavedení i vyvedení kabeláže – napájení, optických vláken i kroucené dvojlinky.

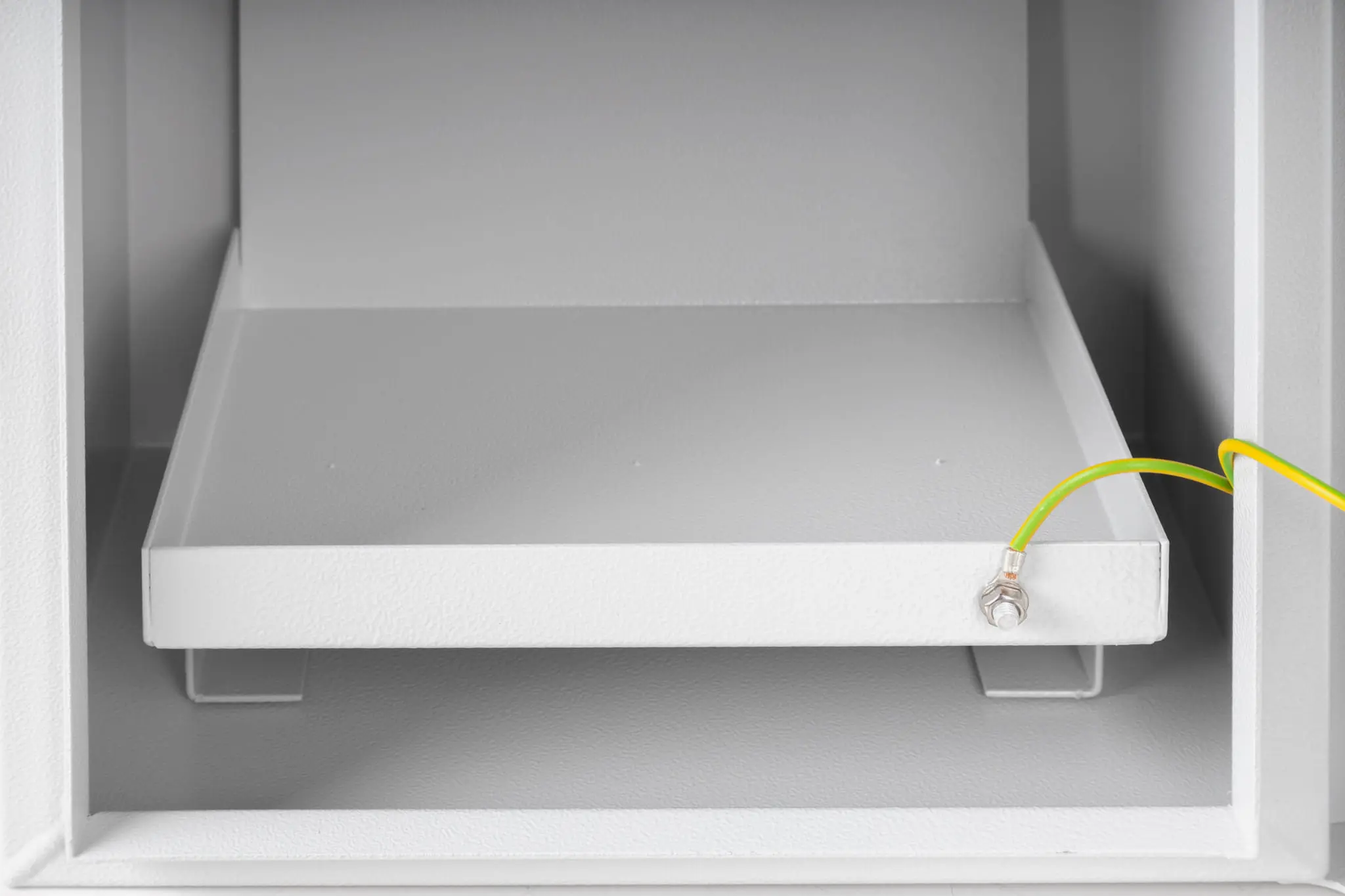

Ve skříni jsou vyvedeny ochranné vodiče, které lze připojit k aktivním zařízením. Police pro akumulátor umožňuje zachování odstupu od bočních stěn a volné proudění vzduchu.
Nejdůležitější vlastnosti a funkce skříně ABOX-ALUXL
- K dispozici jsou dva způsoby montáže vybavení, pomocí speciálního děrování v rastru 10,8 mm a prostřednictvím lišty TH35
- Možnost uložení rezervy kabelů uvnitř skříně
- Prostor pro akumulátor 40 Ah
- Dveře skříně uzamykatelné na klíč
- Vysoký stupeň krytí IP66

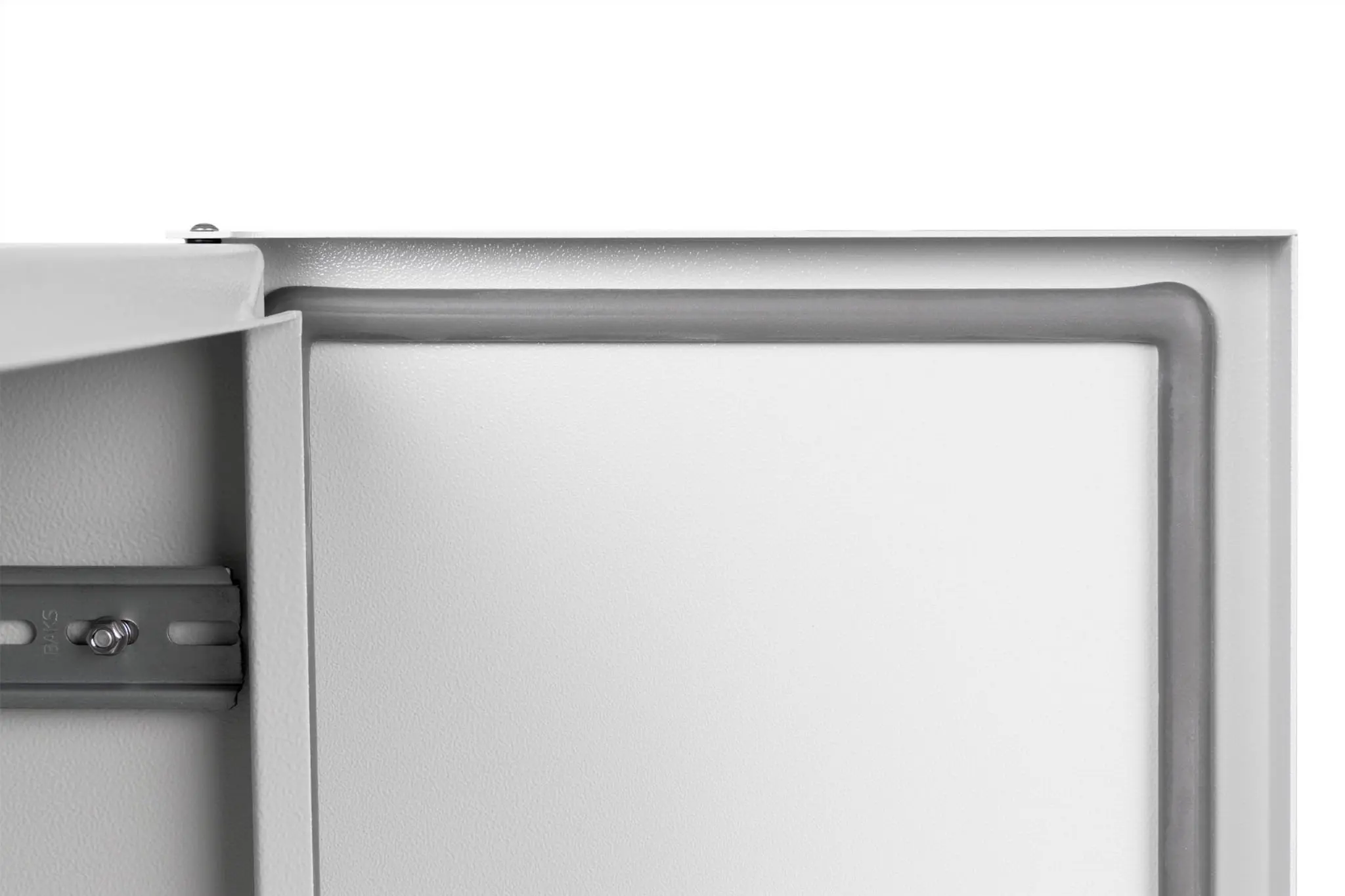

- Vysoce kvalitní polymerové těsnění
- Odvod vody od těsnění díky speciálnímu profilování přítlačné příruby těsnění, což má zvláštní význam v období mrazíků
- Vysoká odolnost vůči ozonu, oxidaci a kyselinám
- Vysoká odolnost proti korozi, včetně podmínek mořského prostředí a průmyslové atmosféry
- Téměř trojnásobně nižší hmotnost než u ocelového ekvivalentu
- Skříň je vybavena připojením k uzemnění
- Elektrická kontinuita – jak prostřednictvím vodivých konstrukčních částí skříně, tak i samostatným ochranným uzemňovacím vodičem
Venkovní skříně řady ABOX představují praktické řešení problému ochrany zařízení a kabelových spojů instalovaných ve venkovním prostředí. Modely dostupné v nabídce jsou vybaveny montážním plechem se speciálním děrováním v rastru 10,8 mm. Toto děrování je kompatibilní s roztečí montážních otvorů vestavných modulů. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení v libovolné perforované části montážního plechu.
Při zakoupení skříně dodáváme v sadě:
2x univerzální klíče ke skříni
4x gumové prvky pro montáž na stěnu

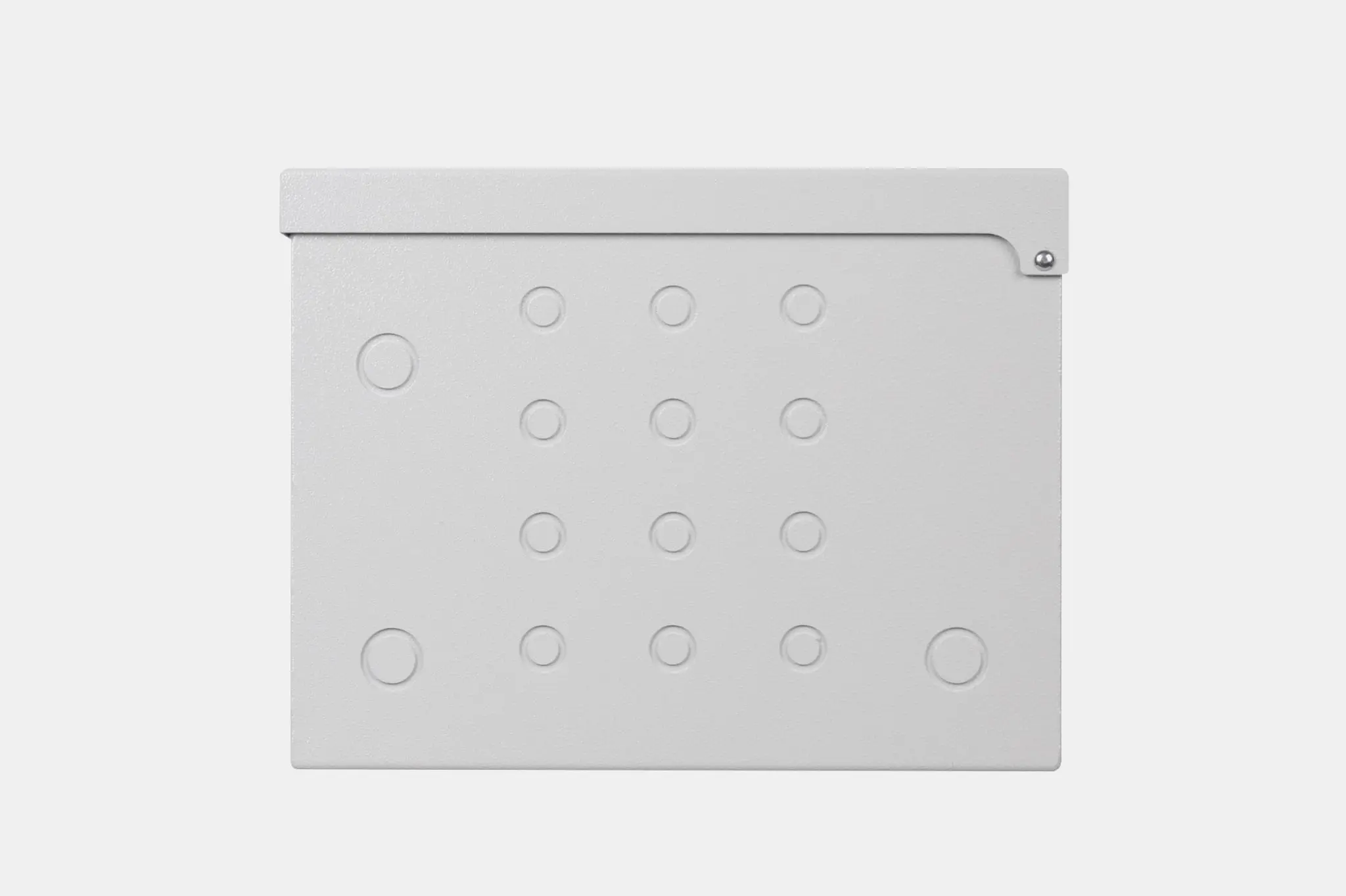

Součástí sady jsou kabelové vývodky, které je nutné samostatně nainstalovat do předem připravených otvorů.
- 3 otvory pro vývodky M20 (předznačené)
- 12 otvorů pro vývodku M16 (předznačené)
UPOZORNĚNÍ – v případě použití skříně pro montáž elektrických zařízení musí být skříň uzemněna. Pro uzemnění je nutné použít pásky nebo vodiče o minimálním průřezu 6 mm2. Za účelem zabezpečení uzemnění proti samovolnému povolení je nutné použít vějířovou podložku mezi svorkou uzemnění a přítlačnou maticí.
KLÍČOVÉ VLASTNOSTI
| Teplotní rozsah | -25 °C ... +65 °C |

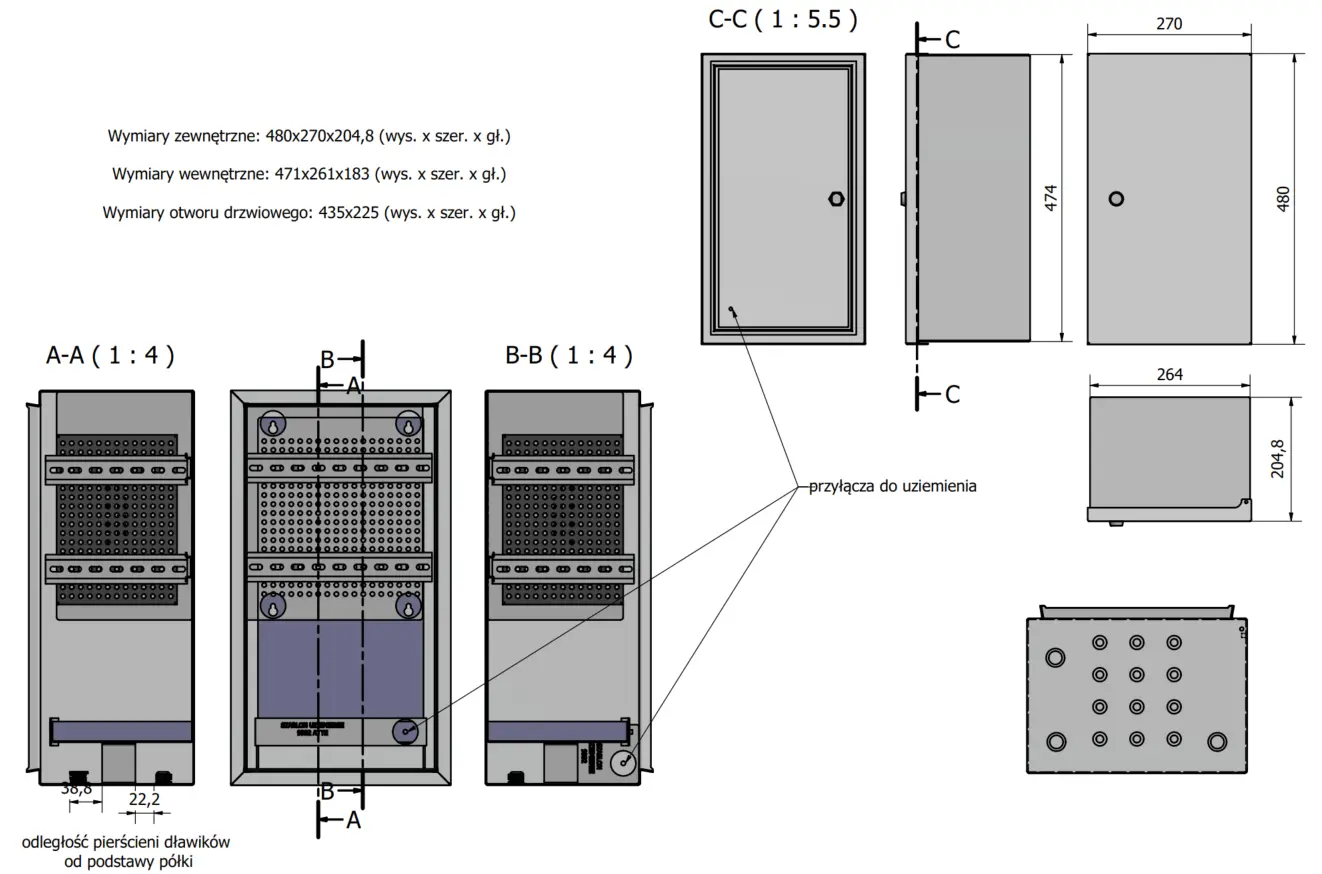

| Rozměry | 270 × 480 × 205 mm |
| Hmotnost | 2,73 kg |
| Stupeň krytí | IP66 |
| Pouzdro | ABOX-ALUXL / hliník / šedá |
| Montáž | Montáž na stěnu nebo na sloup (pro instalaci na sloup je nutný adaptér) |
| EAN kód | 5902143691488 |
| Kód PKWiU | 25.99.29.0 |
| Kód HS | 7326 90 |
| Kód CN2020 | 7326 90 98 |
