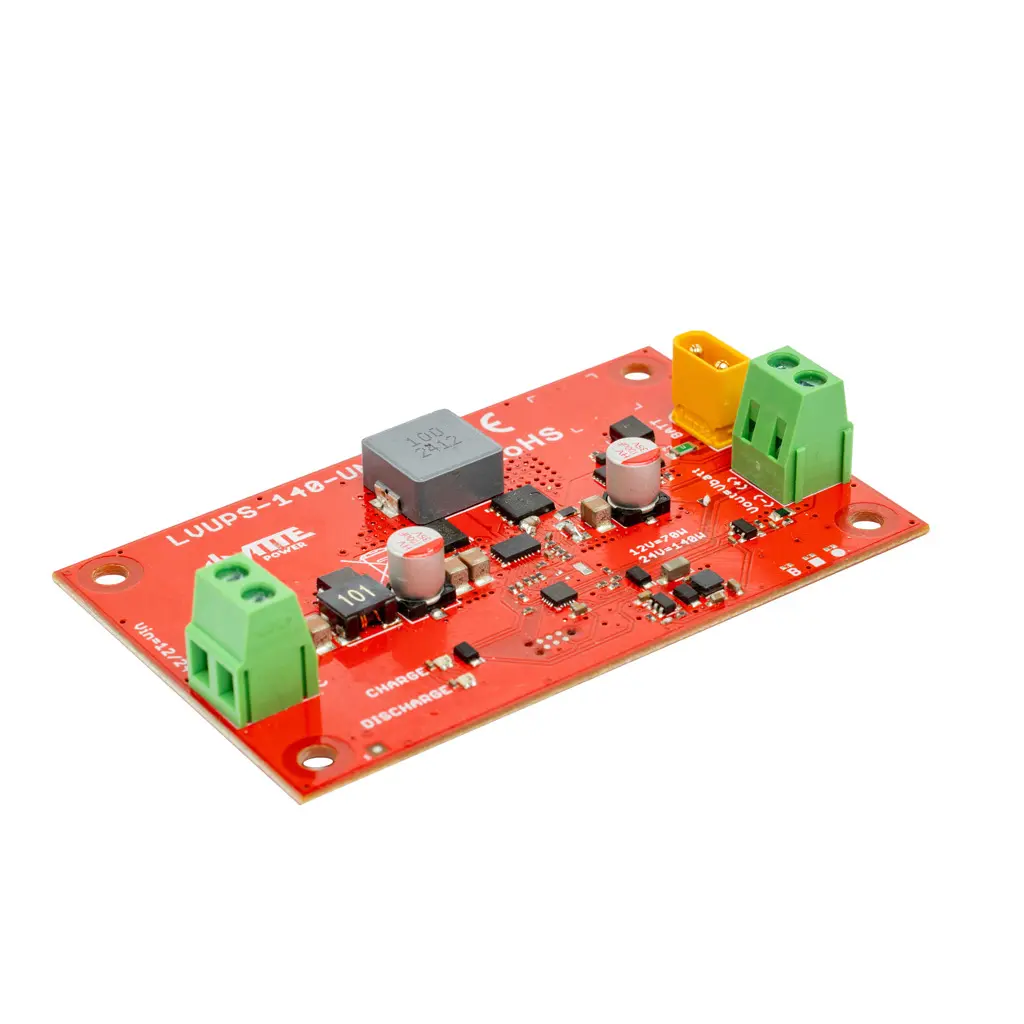

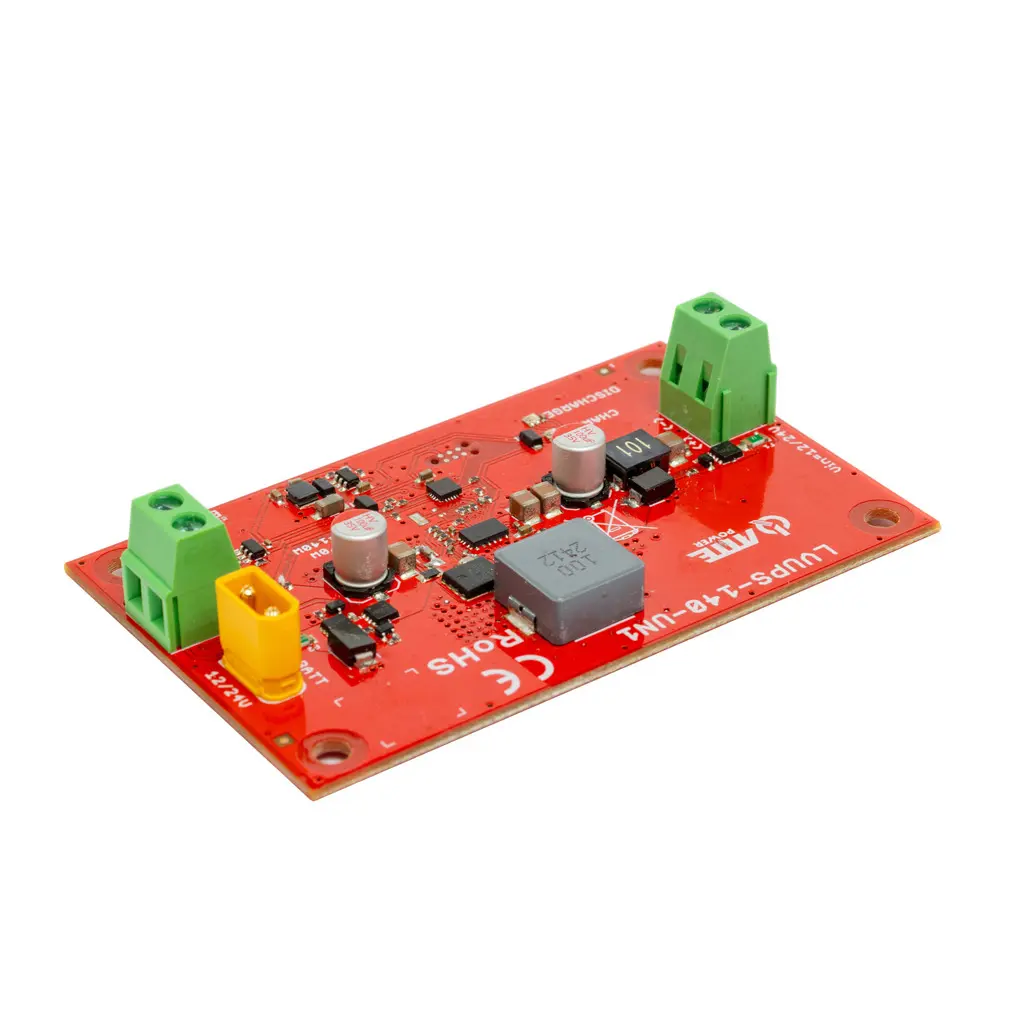

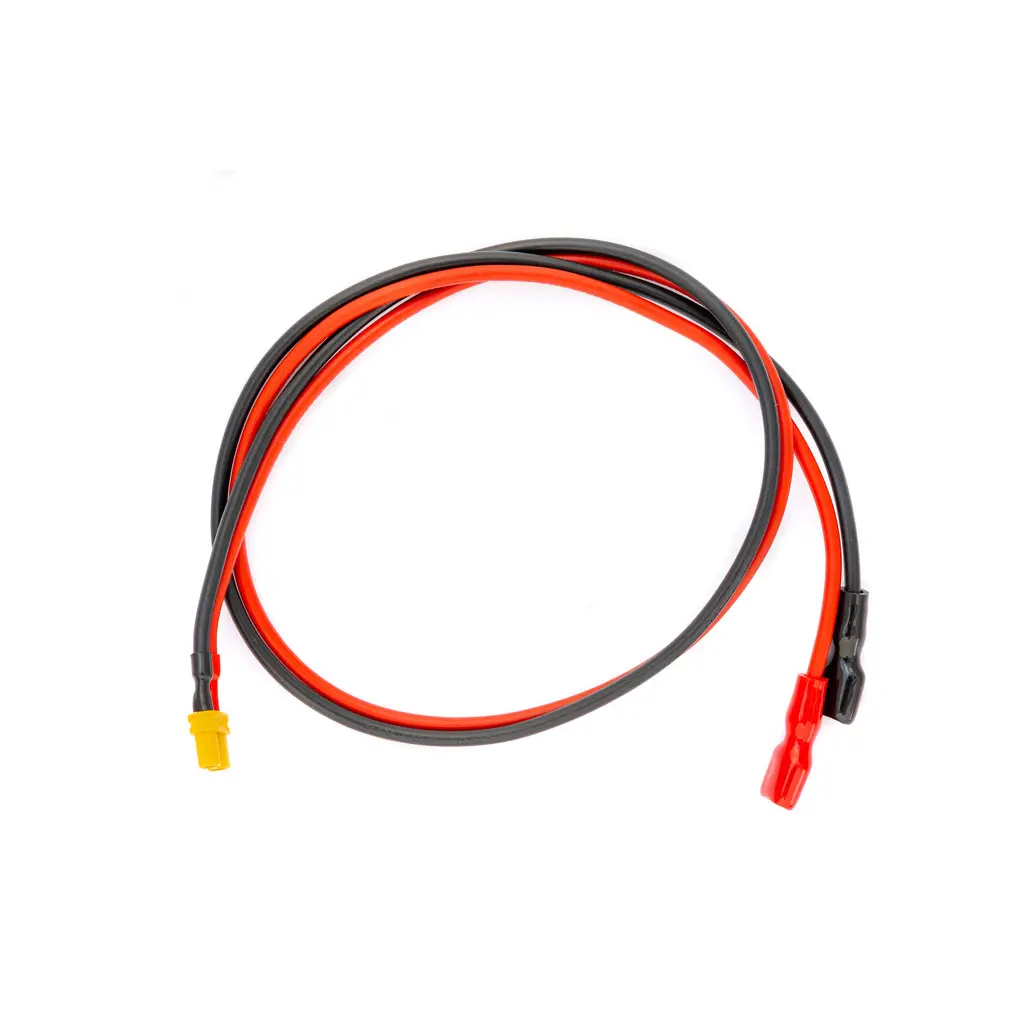

LVUPS-140-UN1-OF

LVUPS-140-UN1-OF je univerzální zálohovací modul určený pro automobilové instalace o napětí 12 V nebo 24 V. Umožňuje připojení doplňkového akumulátoru ke stávající instalaci vozidla a současné napájení výstupních zařízení, jako jsou mobilní rekordéry nebo IP kamery.

Hlavním úkolem modulu je zajistit kontinuitu provozu síťových zařízení i po vypnutí vozidla. Díky tomu je možné provádět monitoring jak během jízdy, tak i ve stavu odstavení, bez rizika vybití hlavního akumulátoru vozidla.

Základní použití:

• Mobilní monitoring v osobních a nákladních vozidlech
• Kamerový monitoring na stavebních strojích
• Monitoring provozu vysokozdvižných vozíků, nakladačů a bagrů
• Napájení telemetrických systémů a zabezpečení vozových parků

Modul LVUPS-140-UN1-OF automaticky rozpoznává provozní stav vozidla (zapalování/klidový stav) na základě napájecího napětí. Během jízdy se doplňkový akumulátor nabíjí a po zastavení vozidla přebírá funkci zdroje napájení pro připojená zařízení.

Obvod může spolupracovat s instalacemi 12 V nebo 24 V. V závislosti na typu připojeného akumulátoru je na výstupu měniče k dispozici stejné napětí, jaké je na doplňkovém akumulátoru.

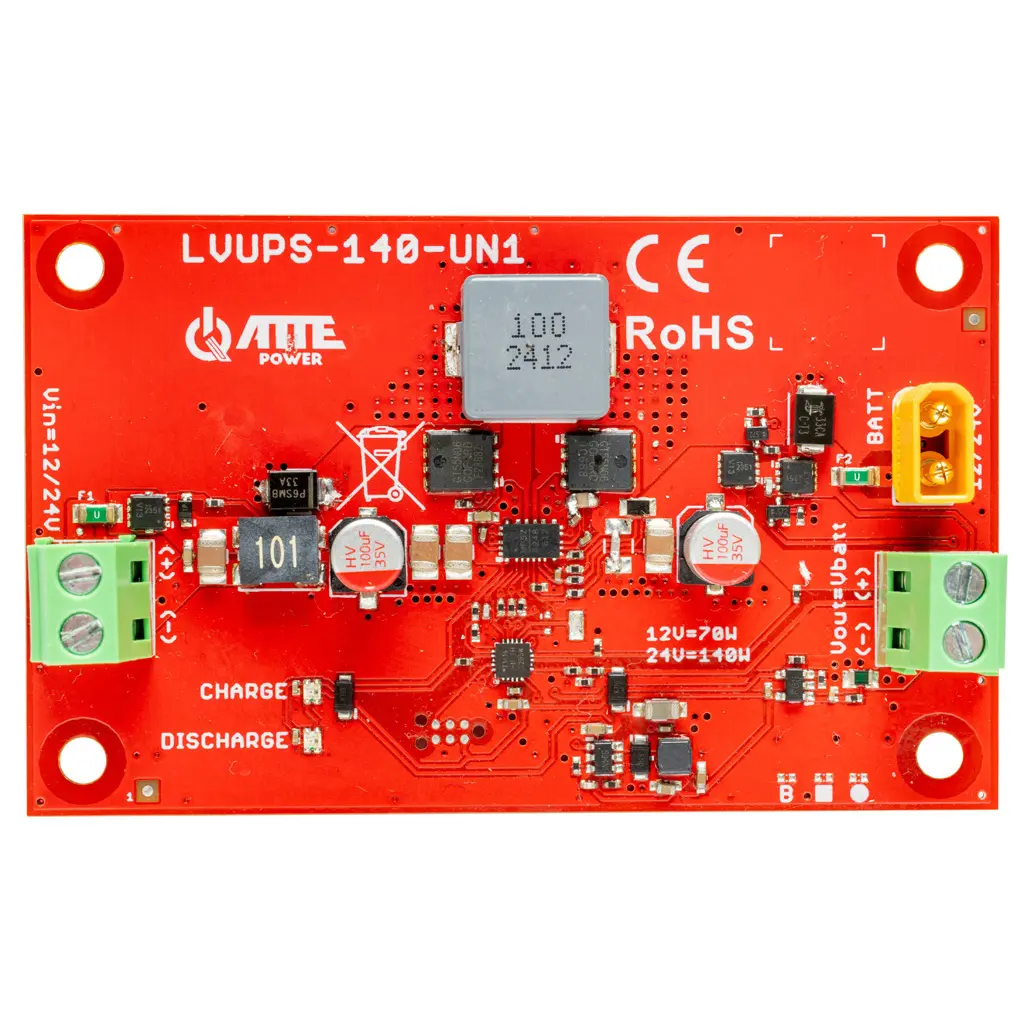

Signalizace v zařízení je realizována pomocí dvou LED diod (CHARGE a DISCHARGE), které zobrazují, v jakém provozním stavu se zařízení nachází a jaký je aktuální stupeň nabití akumulátoru.

LED CHARGE – Bylo detekováno nabíjecí napětí na konektoru Vin

• Modrá – konfigurace měniče
• Zelená (LED bliká) – akumulátor nabitý
• Zelená – vysoká úroveň nabití akumulátoru
• Žlutá – střední úroveň nabití akumulátoru
• Červená – nízká úroveň nabití akumulátoru
• Červená (LED bliká) – chybí vstupní napětí

LED DISCHARGE – Chybí vstupní napětí Vin (provoz z akumulátoru):

• Zelená – vysoká úroveň nabití akumulátoru
• Žlutá – střední úroveň nabití akumulátoru
• Červená – nízká úroveň nabití akumulátoru
• Červená (LED bliká) – akumulátor není připojen

Při běžném provozu by měla svítit pouze jedna LED dioda. Během provozu z doplňkového akumulátoru, konfigurace nebo restartu měniče však mohou svítit dvě LED diody.

Nejdůležitější vlastnosti a funkce:

• možnost vytvoření zálohovacího systému ve vozidlech
• zajištění provozu zařízení po vypnutí motoru bez vybití hlavního akumulátoru
• automatická detekce napájení omezuje zásah do instalace vozidla na minimum
• podpora instalací 12 V a 24 V
• až 140 W výstupního výkonu (pro konfiguraci 24V/24V)
• přehledná signalizace provozního režimu a úrovně nabití akumulátoru
• široký rozsah provozních teplot (-25 °C...+65 °C)

LVUPS-140-UN1-OF je spolehlivé řešení, které se vyznačuje flexibilitou, vysokou účinností a inteligentním řízením energie. Zajišťuje stabilní napájení klíčových systémů ve vašem vozidle a chrání hlavní akumulátor před vybitím.

• Oproti jiným řešením vyniká možností provozu jak s instalacemi 12 V, tak 24 V, vysokým výstupním výkonem a přehlednou LED signalizací.
• Díky vysoké účinnosti umožňuje dlouhou dobu provozu napájených zařízení při odstavení vozidla.
• Zajišťuje úplnou ochranu a stabilitu napájení pro teleinformační zařízení ve vozidlech.
• Pomáhá chránit majetek a umožňuje nepřetržitý monitoring – i při odstavení vozidla.

Lze jej namontovat v libovolném místě automobilové instalace. Automaticky detekuje stav zapalování a během jízdy nabíjí akumulátor. Nevyžaduje žádné další řídicí signály, což omezuje zásah do instalace vozidla na minimum.

Provedení OF (Open Frame) umožňuje zabudování zařízení do libovolného krytu, nejpohodlnějším způsobem montáže jsou však specializované skříně řady ABOX a montážní plechy vybavené speciálním děrováním v rastru 10,8 mm. Toto děrování je kompatibilní s roztečí montážních otvorů modulů určených k vestavbě. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení v libovolné perforované části skříně nebo montážního plechu.

Instalační poznámky

• Modul lze připojit v libovolném místě instalace, což minimalizuje zásah do konstrukce vozidla.
• Nabíjecí proud akumulátoru se rovná maximálnímu proudu sníženému o odběr na výstupu. Se zvyšujícím se napětím akumulátoru nabíjecí proud klesá.
• Výkonu 140 W je dosaženo výhradně při instalaci 24 V a akumulátoru 24 V.

Příklady použití

Příklad použití LVUPS-140-UN1-OF pro napájení mobilního rekordéru s připojeným jedním akumulátorem 12 V.

Příklad použití LVUPS-140-UN1-OF pro napájení mobilního rekordéru se dvěma akumulátory 12 V zapojenými sériově.

Příklad použití LVUPS-140-UN1-OF pro napájení mobilního rekordéru s připojeným jedním akumulátorem 12 V napájeného z instalace nákladního vozidla.

Příklad použití LVUPS-140-UN1-OF pro napájení mobilního rekordéru se dvěma akumulátory 12 V zapojenými sériově, napájeného z instalace nákladního vozidla.

Příklad sestavy pro napájení 4 IP kamer PoE s připojeným LTE routerem pro montáž na nákladní vozidlo.

Příklad napájení 2 IP kamer PoE a mobilního rekordéru z instalace vysokozdvižného vozíku.

Příklad napájení 4 IP kamer PoE a mobilního rekordéru z instalace nákladního vozidla.
