Spínaný napájecí zdroj, vstupní napětí 230 V AC, výstupní napětí 55 V DC, výstupní výkon 120 W, v pouzdře DIN4 pro montáž na lištu TH35, s indikací zátěže.

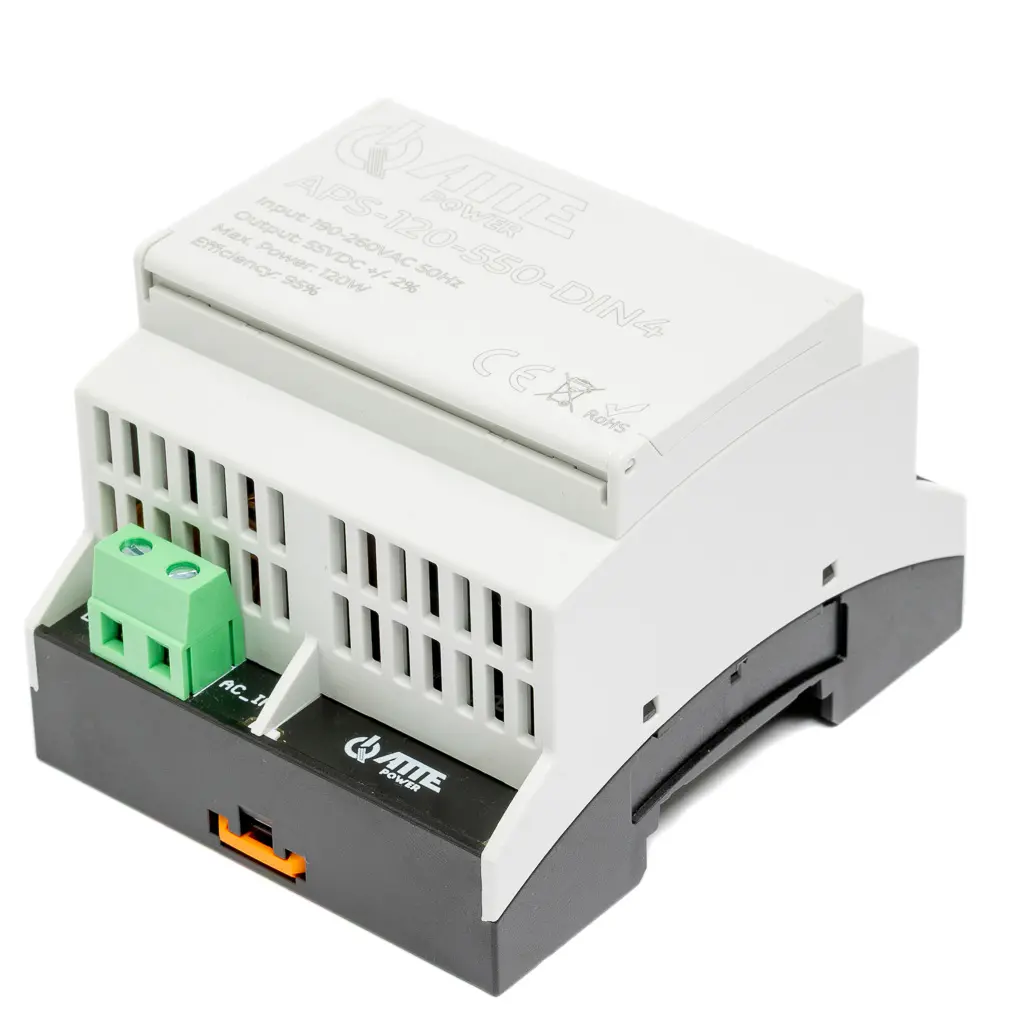

APS-120-550-DIN4 je impulsní napájecí zdroj v pouzdře DIN4 umožňujícím montáž na lištu TH35. Zařízení poskytuje na výstupu napětí 55 V. Nejčastěji se používá k napájení IP PoE zařízení, například PoE switchů, v systémech automatizace a monitoringu.

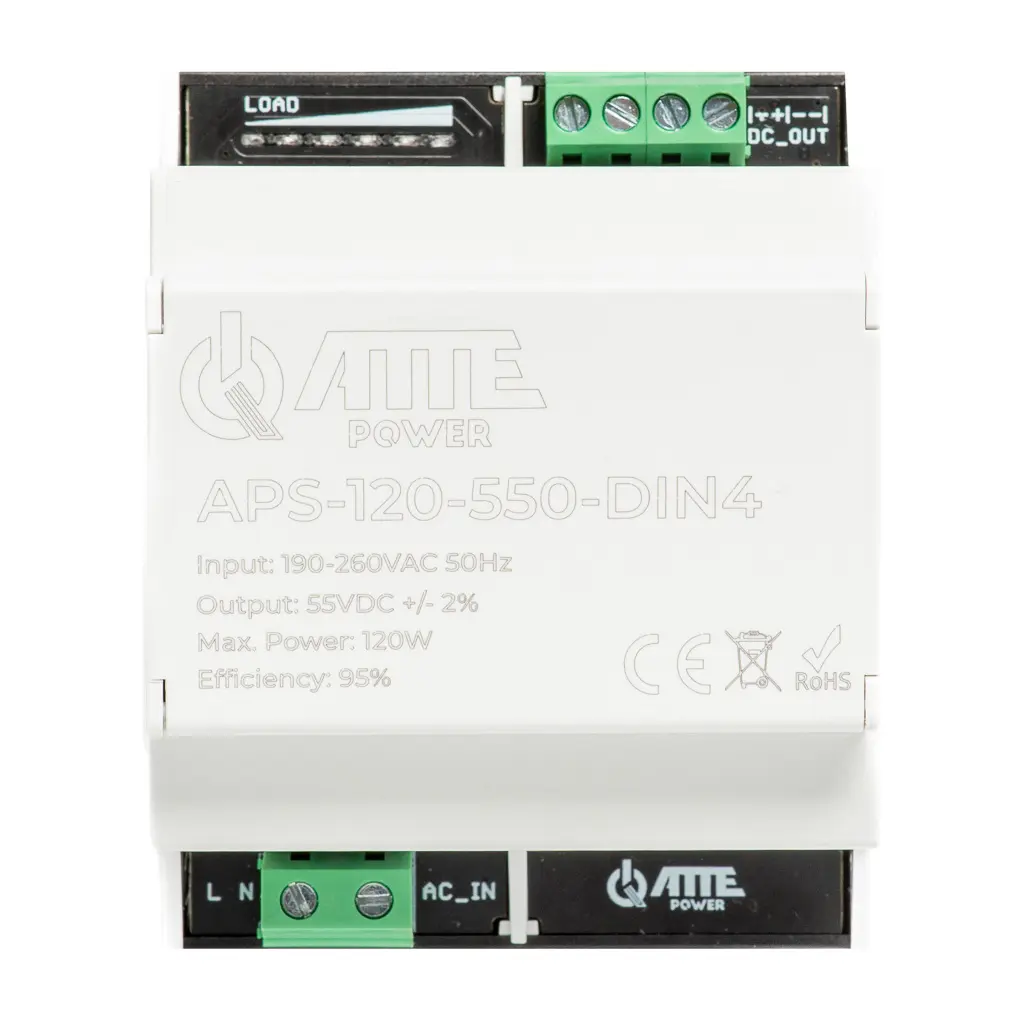

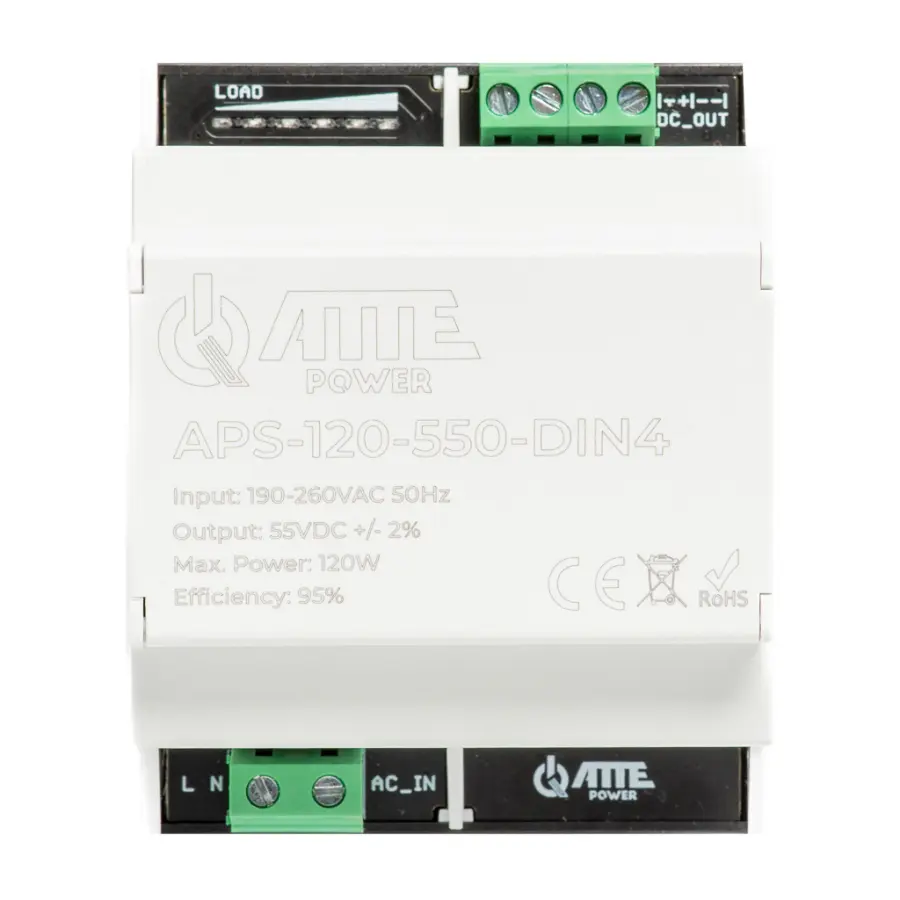

Celkový výkon napájecího zdroje APS-120-550-DIN4 činí 120 W a je k dispozici na šroubovací svorce DC_OUT. Standardizované pouzdro zajišťuje ochranu před mechanickým poškozením a usnadňuje integraci zařízení v systémech automatizace a monitoringu. Stupeň krytí IP20; pro zajištění ochrany před vlivy počasí a kondenzací vlhkosti je nutné použít vhodný kryt (minimálně IP44).
Zařízení umožňuje redundantní napájení, které lze realizovat použitím druhého modulu se stejným napětím, například SWPS-4-11-DIN4 nebo APS-120-550-DIN4.
Napájecí zdroj je vybaven indikátorem zatížení, díky němuž lze snadno určit příkon zařízení:
| Barva | Význam |
| Bílá | Pohotovostní režim (bez zátěže) |
| Zelená | Pod zátěží |
| Modrá | Zaznamenána maximální spotřeba |
| Červená | Překročení maximální spotřeby ~110 W (stav blízký přetížení) |
Příklad použití APS-120-550-DIN4 pro napájení 6 IP PoE kamer prostřednictvím APT-5-50 a APT-4-11.
Příklad použití dvou modulů APS-120-550-DIN4 k zajištění kontinuity napájení (redundantní napájení) pro 6 IP PoE kamer.
Příklad použití SWPS-4-11-DIN4 a APT-4-11 pro napájení 5 IP PoE kamer s připojeným doplňkovým napájecím zdrojem APS-120-550-DIN4 pro zajištění kontinuity napájení (redundantní napájení).
| Typ napájecího zdroje | Spínaný napájecí zdroj |
| Výstupní napětí | 55 V +/-2 % – dostupné na konektoru DC_OUT |
| Vstupní napětí | 190 ... 260 VAC, 50 Hz |
| Výkon | 120 W |
| Výstupní proud | 2,2 A |
| Ochrana vstupu napájecího zdroje | Zpožděná pojistka 3,15 A |
| Ochrana výstupu napájecího zdroje | Ochrana proti přetížení napájecího zdroje 2,5 A |
| Přepěťová ochrana | AC_IN, DC_OUT |
| Účinnost | 95 % při 120 W |
| Indikace zátěže | Indikátor zátěže |
| Teplotní rozsah | -25 °C ... +65 °C |
| Rozměry | 72 × 90 × 61 mm |
| Hmotnost | 0,157 kg |
| Stupeň krytí | IP20 |
| Pouzdro | DIN4 / plast / šedá, černá / v souladu s normou DIN 43880 |

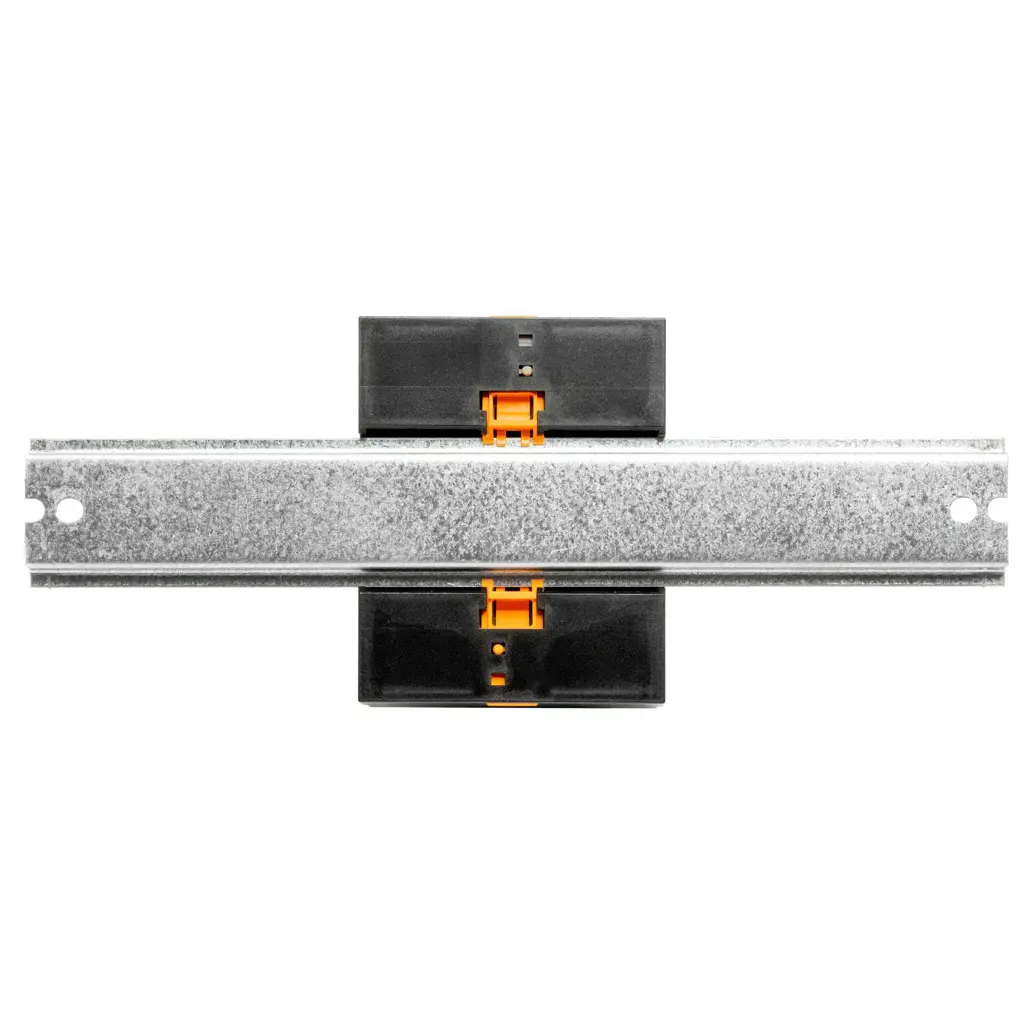

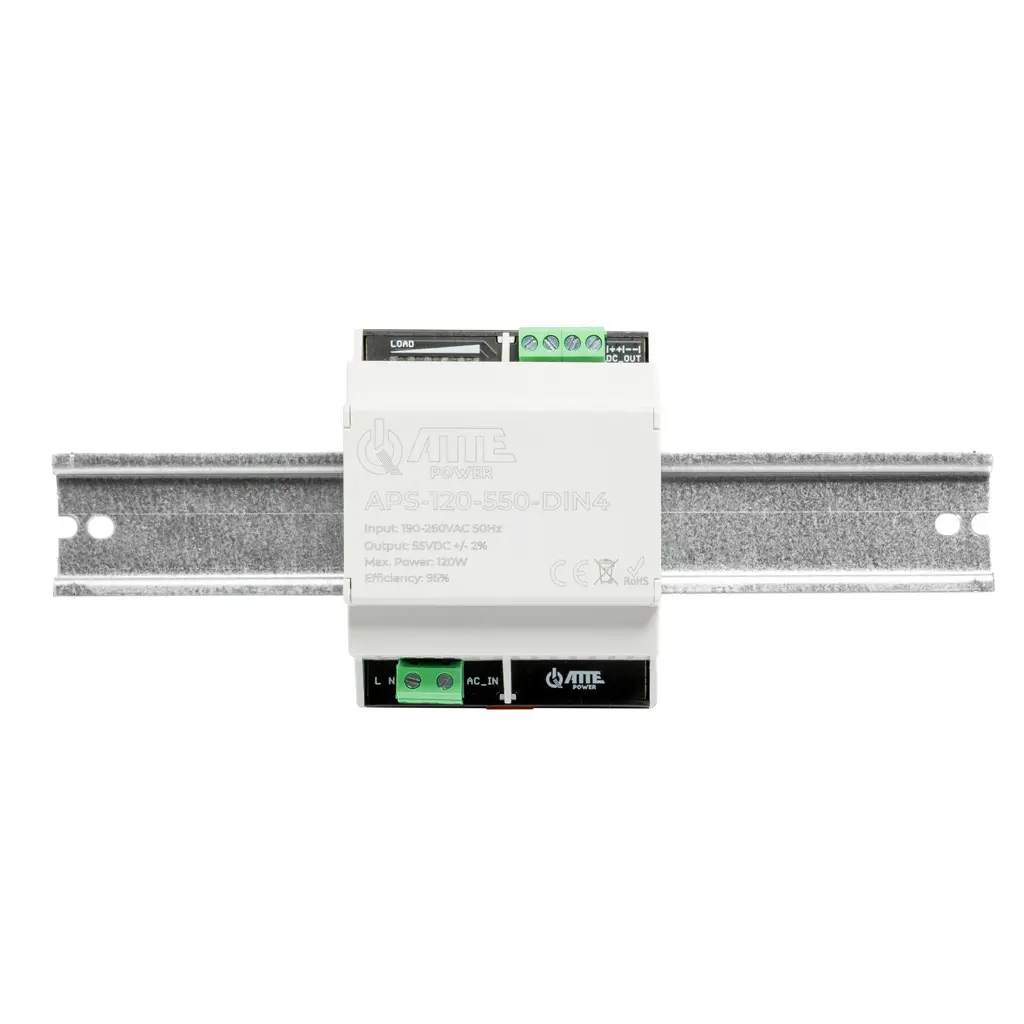

| Montáž | Na lištu TH35 |
| EAN kód | 5902143691846 |
| Kód PKWiU | 26.20.40.0 |
| Kód HS | 8473 30 |
| Kód CN2020 | 8473 30 20 |
