ETH10-2WIRE-A-SET

ETH10-2wire-A-SET je sada aktivních převodníků pro přenos síťových dat Ethernet a napájení PoE s využitím 2 vodičů, např. jednoho páru kroucené dvoulinky UTP. Sada umožňuje instalaci kamer nebo jiných IP PoE zařízení v místech, kde výměna stávající kabeláže není možná nebo není ekonomicky výhodná. Vyznačuje se vysokou odolností vůči vnějšímu rušení.

Základní použití:

• instalace IP PoE kamer v místech stávajících analogových kamer
• pro přenos LAN + PoE pomocí kabelu UTP, u kterého byla část žil mechanicky poškozena
• výměna domovního telefonu za IP videotelefon
• využití telefonního kabelu pro přenos dat Ethernet
• instalace telefonů VOIP na stávající telefonní kabeláži
• pro instalaci IP PoE kamer ve výtazích na stávajícím závěsném kabelu

Díky vysoké odolnosti vůči rušení může být ETH10-2wire-A-SET použit na libovolném vodiči, maximální přenosové vzdálenosti se však mohou lišit v závislosti na jeho typu. Sada převodníků dosahuje nejlepších výsledků při použití kroucené dvoulinky UTP. Vhodná izolace proti elektromagnetickému rušení a zkroucení žil v 2wire trase mají pozitivní vliv na dosah přenosu. Maximální délka vodičů v 2wire trase je 1000 m.

V případě jiných vodičů než kroucené dvoulinky UTP se maximální dosah a propustnost mohou lišit od uvedených hodnot. Faktory jako kvalita vodiče, počet spojů na kabelové trase, poškození izolace a podmínky prostředí v místě instalace mohou ovlivnit skutečnou přenosovou vzdálenost a je třeba je zohlednit při návrhu.

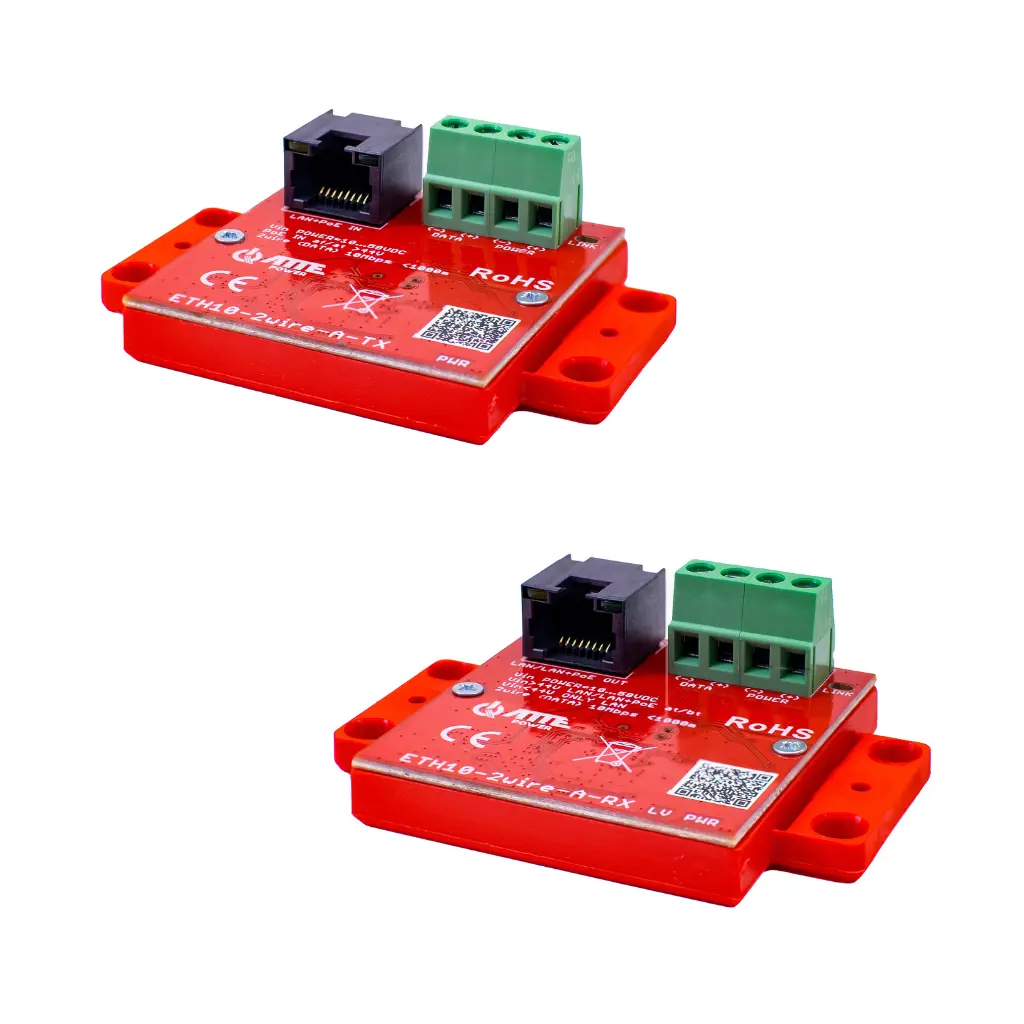

Modul ETH10-2wire-A-TX je napájen z libovolného PoE switche (port RJ45) a následně prostřednictvím 2 vodičů umožňuje obousměrnou síťovou komunikaci a napájení modulu ETH10-2wire-A-RX společně s PoE kamerou.

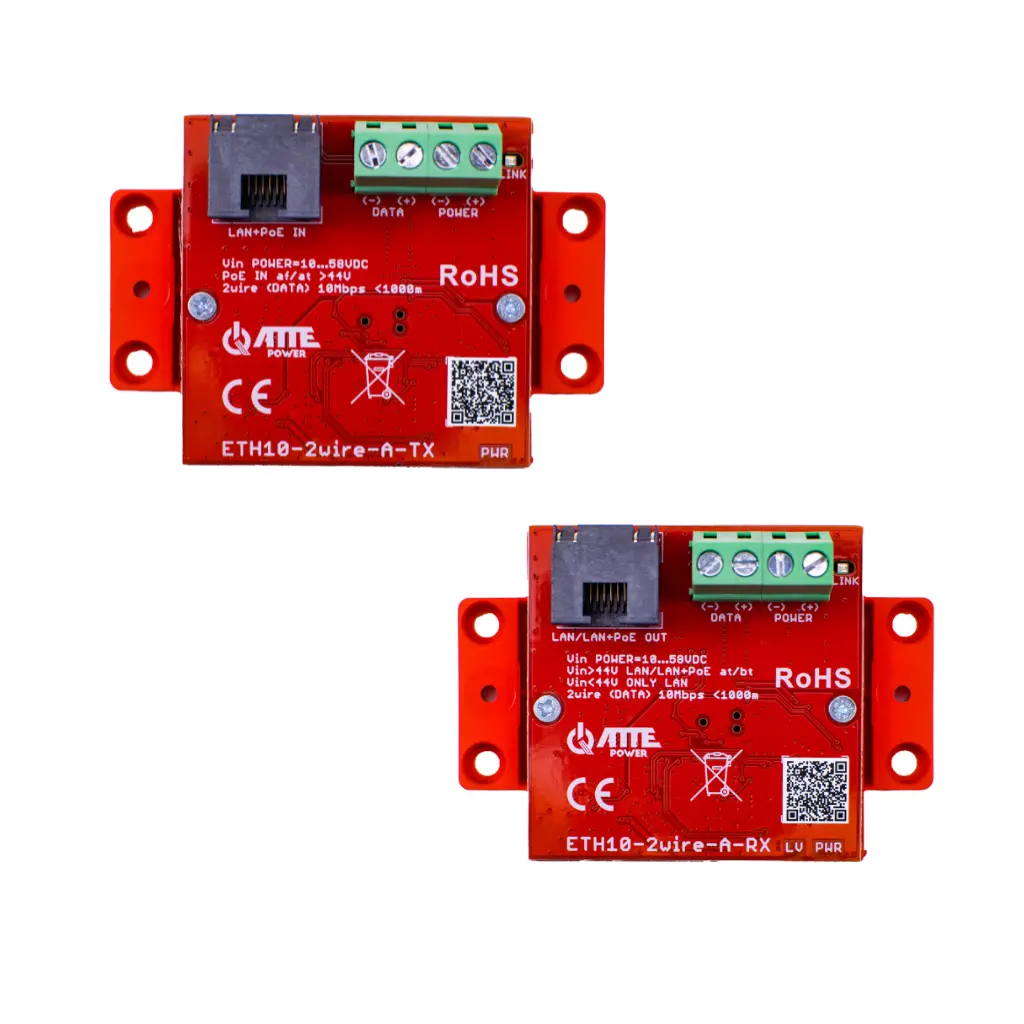

Přenos a napájení jsou signalizovány pomocí LED diod:

• PWR - Zařízení je napájeno
• LED LINK - Signalizace přenosu mezi moduly
• LED v portu RJ45 (žlutá) – přítomnost napájení PoE v portu
• LED v portu RJ45 (zelená) – linka a přenos dat
• LED LV - Low voltage, nízké napětí (<44V) na zařízení

LED LV je záchytná a signalizuje pokles napětí na přijímači ETH10-2wire-A-RX pod 44 V DC. Lze ji resetovat vypnutím zařízení a opětovným přivedením napájení.

Její rozsvícení signalizuje nutnost ověřit správnost napájení sady. Pokles napětí pod 44 V DC může být příčinou nestabilního provozu nebo může znemožnit spuštění po restartu PoE přijímačů připojených k ETH10-2wire-A-RX.

Moduly ETH10-2wire-A-SET umožňují napájení z externích napájecích zdrojů prostřednictvím přídavných šroubových svorek POWER. Pro správné napájení PoE přijímačů musí být napětí vyšší než 44 V.

Nejdůležitější vlastnosti a funkce:

• možnost přenosu Ethernetu pomocí libovolných 2 žil vodiče
• přenos rychlostí 10 Mb/s až do 1000 m po žilách kabelu UTP
• možnost napájení z PoE switche ve standardu 802.3af, 802.3at nebo PoE Passive (port PoE IN)
• přehledná signalizace provozního stavu, propustnosti a přenosu
• malé rozměry zařízení umožňující montáž v omezených prostorech, např. v základně kamery
• nízká spotřeba zařízení (< 1 W)
• snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
• široký rozsah provozních teplot

Zařízení má stupeň krytí IP20; pro zajištění ochrany před povětrnostními vlivy a kondenzací vlhkosti je nutné použít vhodný kryt (minimálně IP44).

Pokud bude zařízení použito v omezeném prostoru, je možné naříznout a odlomit montážní úchyty základny za účelem zmenšení rozměrů modulu.

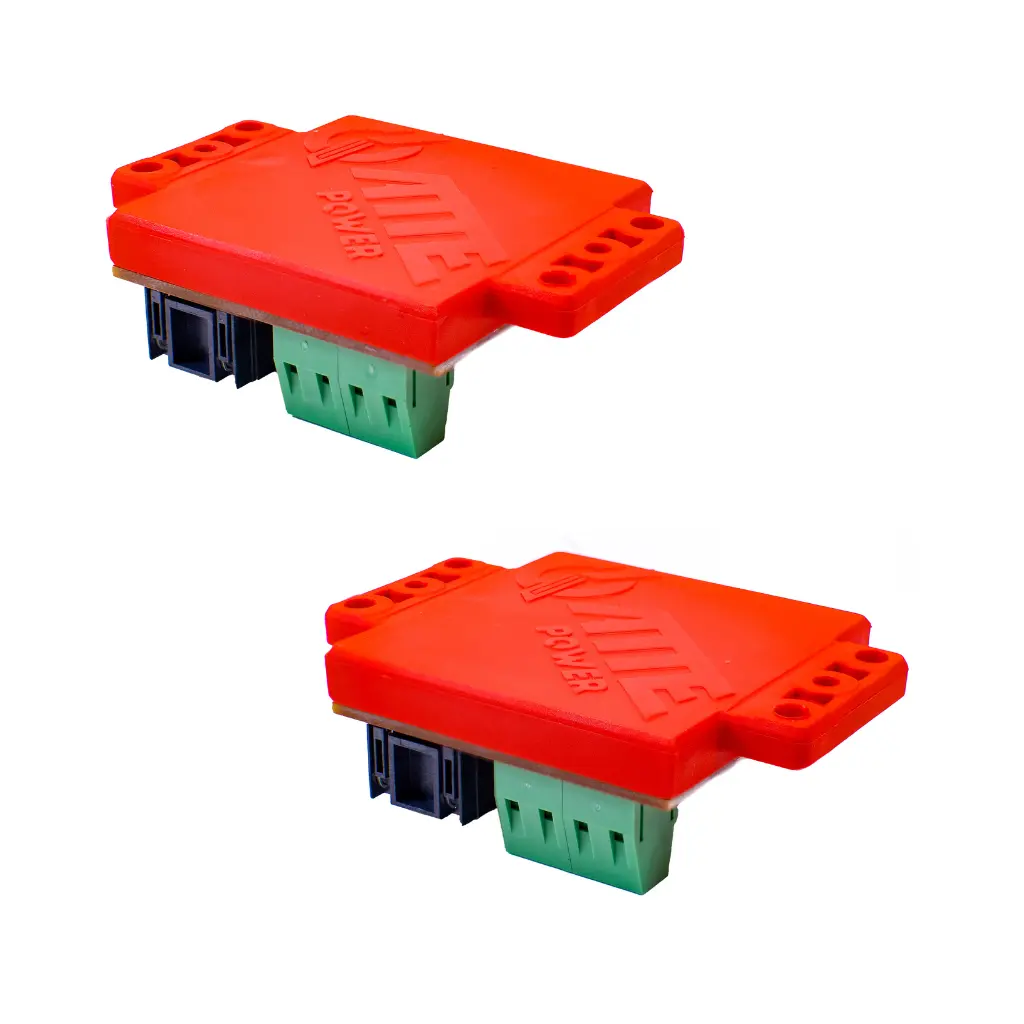

ETH10-2wire-A-SET je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:

• s použitím montážních kolíků v rastru 10,8 mm, který je ve všech skříních ABOX
• s použitím montážních kolíků pro adaptéry RACK 19” a RACK 10”
• přišroubováním přes dodatečné otvory k libovolnému rovnému povrchu
• s použitím přídavného adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN)

Poznámky k instalaci

• Na rozdíl od ostatních modelů převodníků 2wire umožňuje spuštění přenosu rychlostí 10 Mb/s na jednoduchých nekroucených vodičích.
• Lze zprovoznit dvě nebo více sad na jednotlivých žilách jednoho kabelu.
• Uvedené hodnoty propustnosti a vzdálenosti byly stanoveny pro jeden pár žil kabelu UTP; ve skutečnosti se mohou lišit v závislosti na použitém vodiči v 2wire trase.
• Moduly se propojují párem vodičů pomocí svorek DATA, které přenášejí data i napájení. Svorka POWER by měla být používána pouze pro napájení z externího zdroje.

Příklady použití

Příklad použití ETH10-2wire-A-SET pro napájení jedné IP PoE kamery.

Příklad použití ETH10-2wire-A-SET pro přenos Ethernetu 10 Mb/s.

Příklad použití ETH10-2wire-A-SET pro napájení jedné IP PoE kamery při napájení modulů z externího zdroje.

Příklad použití ETH10-2wire-A-SET pro přenos Ethernetu 10 Mb/s při napájení modulů z externího zdroje.

Příklad použití ETH10-2wire-A-SET pro připojení 3 IP PoE kamer pomocí jednoho kabelu UTP.
