Popis

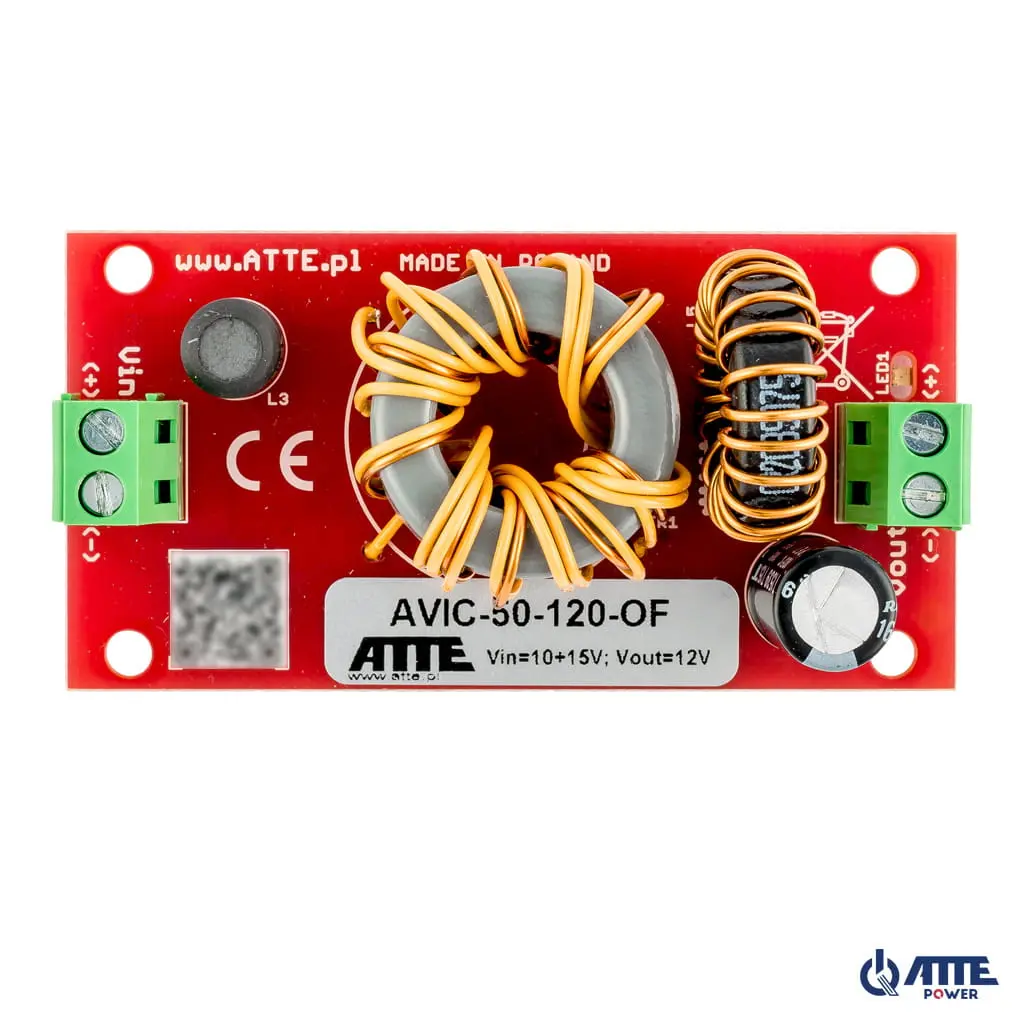

Modul AVIC-50-120-OF je vysoce účinný izolovaný měnič DC/DC určený k napájení NVR, síťových úložišť a dalších zařízení vyžadujících stabilní napájení 12 V DC, pracujících s vyrovnávacím napájecím zdrojem, jehož výstupní napětí se mění v rozsahu od 10 V do 14 V v závislosti na provozním režimu (akumulátor/síť).
Obvod je vybaven řadou funkčních ochran zajišťujících spolehlivý provoz zařízení, mimo jiné:
- ochrana proti zkratu na výstupu 12 V
- ochrana proti přetížení měniče
- ochrana proti přepólování napájecího napětí
- přepěťová ochrana výstupu 12 V
Příklady použití
Příklad použití zařízení AVIC-50-120-OF pro napájení NVR/DVR

Příklad použití zařízení AVIC-50-120-OF pro napájení síťového úložiště NAS

KLÍČOVÉ VLASTNOSTI
| Vstupní napětí | 10 ... 15 VDC |
| Výstupní napětí | 12 VDC +/-2 % |
| Výstupní proud | 4 A |
| Výstupní výkon | 50 W |
| Izolace | 2 kV |
| Klidový proud měniče | 14 mA |
| Ochrany | Ochrana proti zkratu na výstupu při 6 A, ochrana proti přepólování vstupního napětí, přepěťová ochrana výstupu |
| Teplotní rozsah | -25 °C ... +50 °C |
| Rozměry | 39 × 76 × 35 mm |
| Provedení modulu | Otevřený modul |
| Montáž | Zacvakávací distanční sloupky, montážní otvory s roztečí 10,8 mm |
| EAN kód | 5902143690207 |
| Kód PKWiU | 26.20.40.0 |
| Kód HS | 8473 30 |
| Kód CN2020 | 8473 30 20 |
