ETH-2wire-A-SET

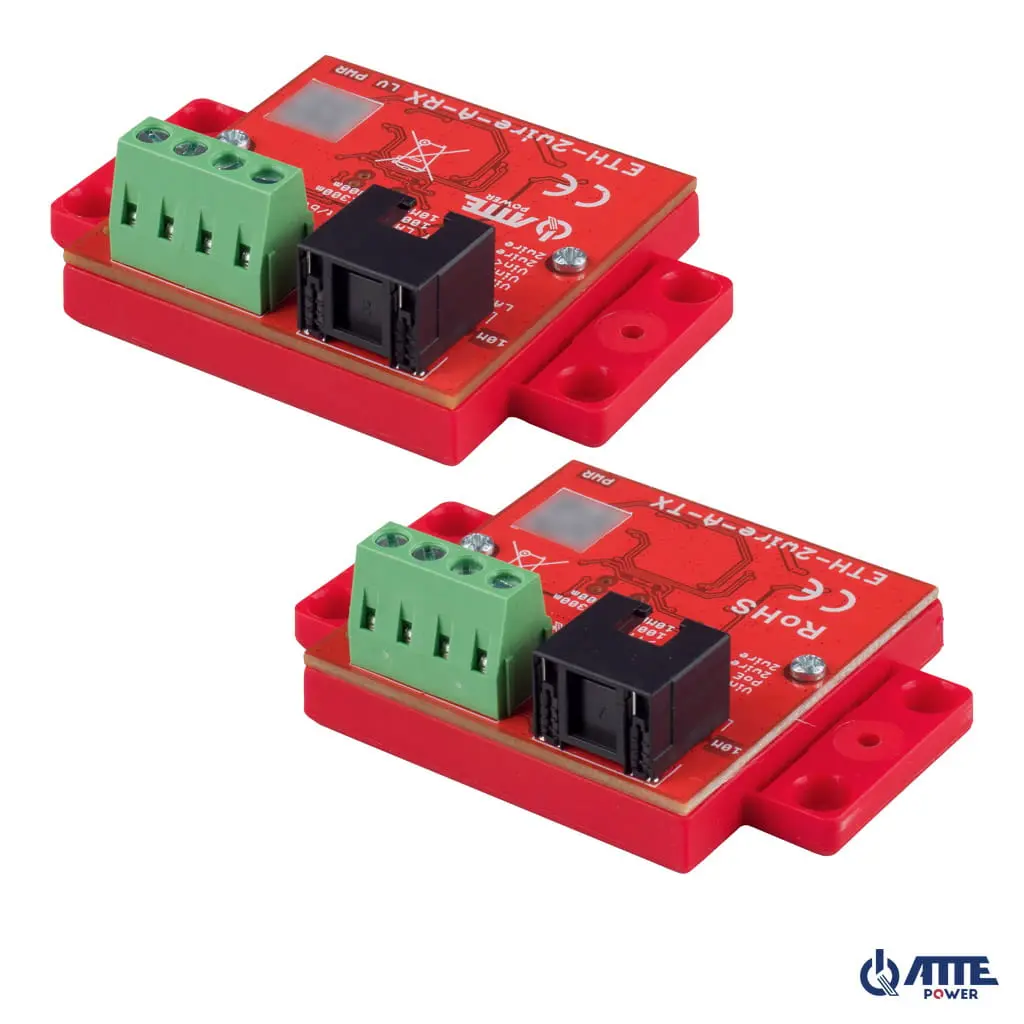

ETH-2wire-A-SET je sada aktivních převodníků pro přenos dat sítě Ethernet a napájení PoE s využitím 2 vodičů, např. jednoho páru kroucené dvojlinky UTP. Sada umožňuje instalaci kamer nebo jiných IP PoE zařízení v místech, kde výměna stávající kabeláže není možná nebo není ekonomicky výhodná.

Základní použití:

• instalace IP PoE kamer v místě stávajících analogových kamer
• pro přenos LAN + PoE pomocí kabelu UTP, u kterého byla část žil mechanicky poškozena
• výměna domovního telefonu za IP videotelefon
• využití stávajícího telefonního kabelu pro přenos dat Ethernet
• instalace VoIP telefonů na stávající telefonní kabeláži

Vysílač ETH-2wire-A-TX je napájen z libovolného PoE switche (port RJ45) a následně s využitím 2 vodičů umožňuje obousměrnou síťovou komunikaci a napájení přijímače ETH-2wire-A-RX spolu s IP PoE kamerou. Výstupní LAN port pracuje ve standardu 802.3af/at/bt.

Při použití jednoho páru kabelu UTP lze dosáhnout přenosové vzdálenosti:

• až 800 m při propustnosti 10 Mbps
• až 300 m při propustnosti 100 Mbps

Propustnost linky 2wire se nastavuje automaticky v závislosti na stabilitě spojení. Snížení propustnosti na 10 Mbps je signalizováno rozsvícením přídavné LED 10M u síťového konektoru. To umožňuje rychlou diagnostiku stavu spojení.

V případě použití jiných kabelů než kroucené dvojlinky UTP se maximální dosah i propustnost mohou lišit od uvedených hodnot. Faktory, jako je kvalita kabelu, počet spojů na kabelové trase, poškození izolace a podmínky prostředí v místě instalace, mohou ovlivnit skutečnou přenosovou vzdálenost a je nutné je zohlednit při návrhu.

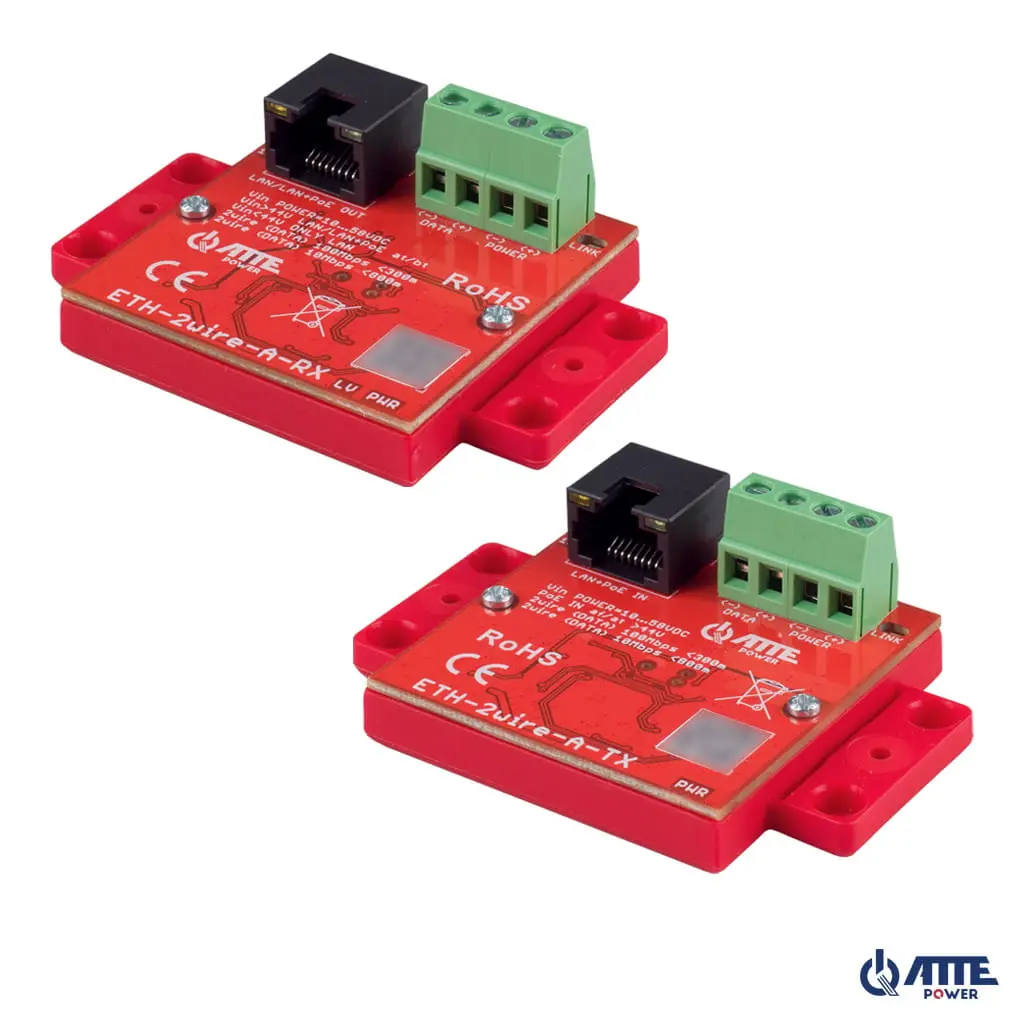

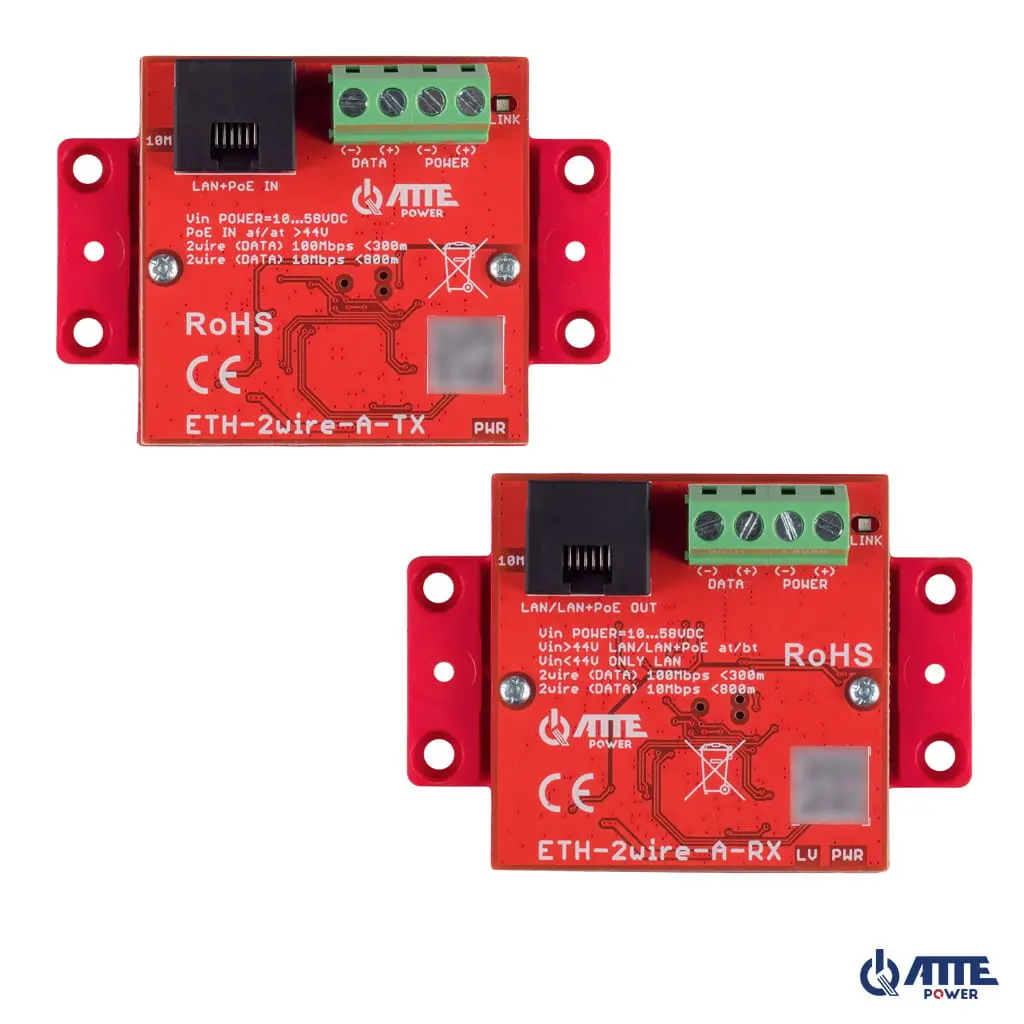

Přenos, propustnost a kontrola napětí jsou signalizovány pomocí LED diod:

• PWR - zařízení je napájeno
• LED LINK - signalizace přenosu mezi moduly
• LED 10M - dostupná propustnost je 10 Mbps
• LED LV - Low voltage, nízké napětí (<44V) na zařízení

LED LV zůstává v latovaném stavu a signalizuje pokles napětí na přijímači ETH-2wire-A-RX pod 44 V DC. Lze ji resetovat vypnutím zařízení a jeho opětovným zapnutím.

Její rozsvícení signalizuje nutnost ověřit správnost napájení sady. Pokles napětí pod 44 V DC může být příčinou nestabilního provozu nebo může znemožnit spuštění po restartu PoE přijímačů připojených k ETH-2wire-A-RX.

Moduly ETH-2wire-A-SET umožňují napájení z externích napájecích zdrojů prostřednictvím přídavných šroubových svorek POWER. Pro správné napájení PoE přijímačů musí být napětí vyšší než 44 V.

Nejdůležitější vlastnosti a funkce:

• možnost přenosu Ethernetu pomocí libovolných 2 žil kabelu
• přenos rychlostí 100 Mbps do 300 m a 10 Mbps do 800 m po žilách kabelu UTP
• možnost napájení z PoE switche ve standardu 802.3af, 802.3at nebo PoE Passive (port PoE IN)
• přehledná signalizace provozního stavu, propustnosti a přenosu
• malé rozměry zařízení umožňující montáž ve stísněných prostorách, např. v základně kamery
• nízká spotřeba zařízení (< 1,35W)
• snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
• široký rozsah provozních teplot

Zařízení má stupeň krytí IP20; pro zajištění ochrany před povětrnostními vlivy a kondenzací vlhkosti je nutné použít vhodný kryt (minimálně IP44).

Pokud bude zařízení použito ve stísněném prostoru, je možné naříznout a odlomit montážní úchyty základny za účelem zmenšení rozměrů modulu.

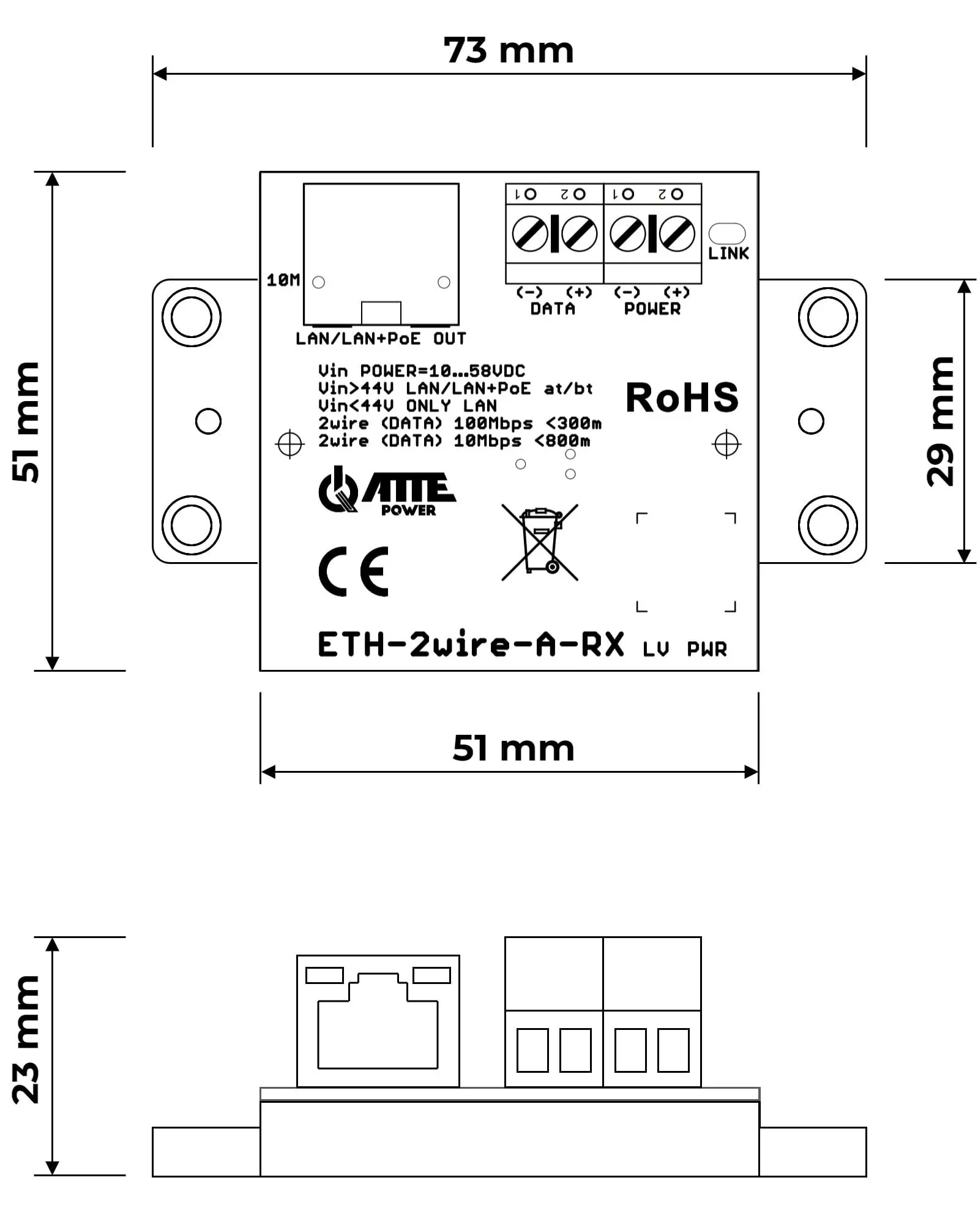

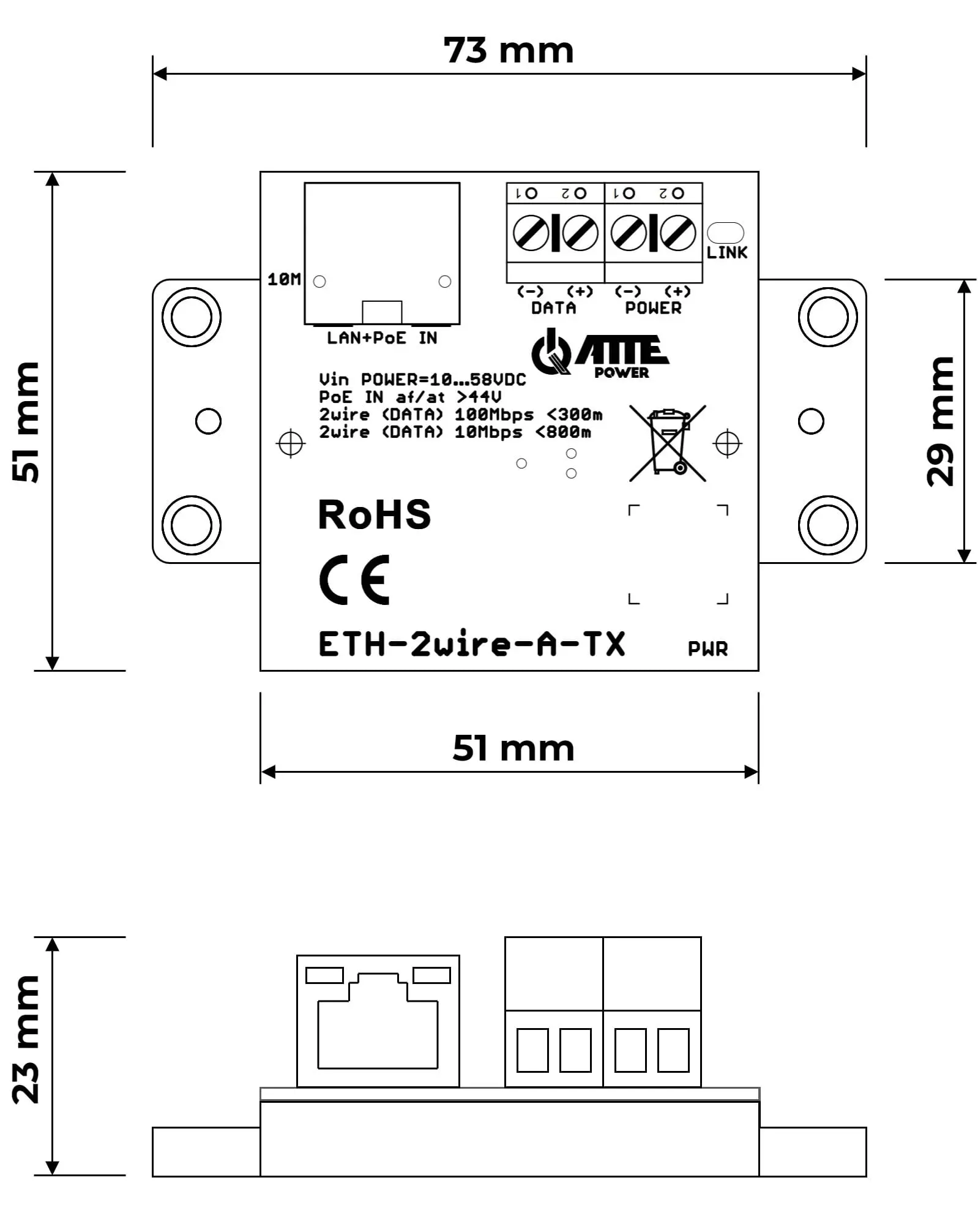

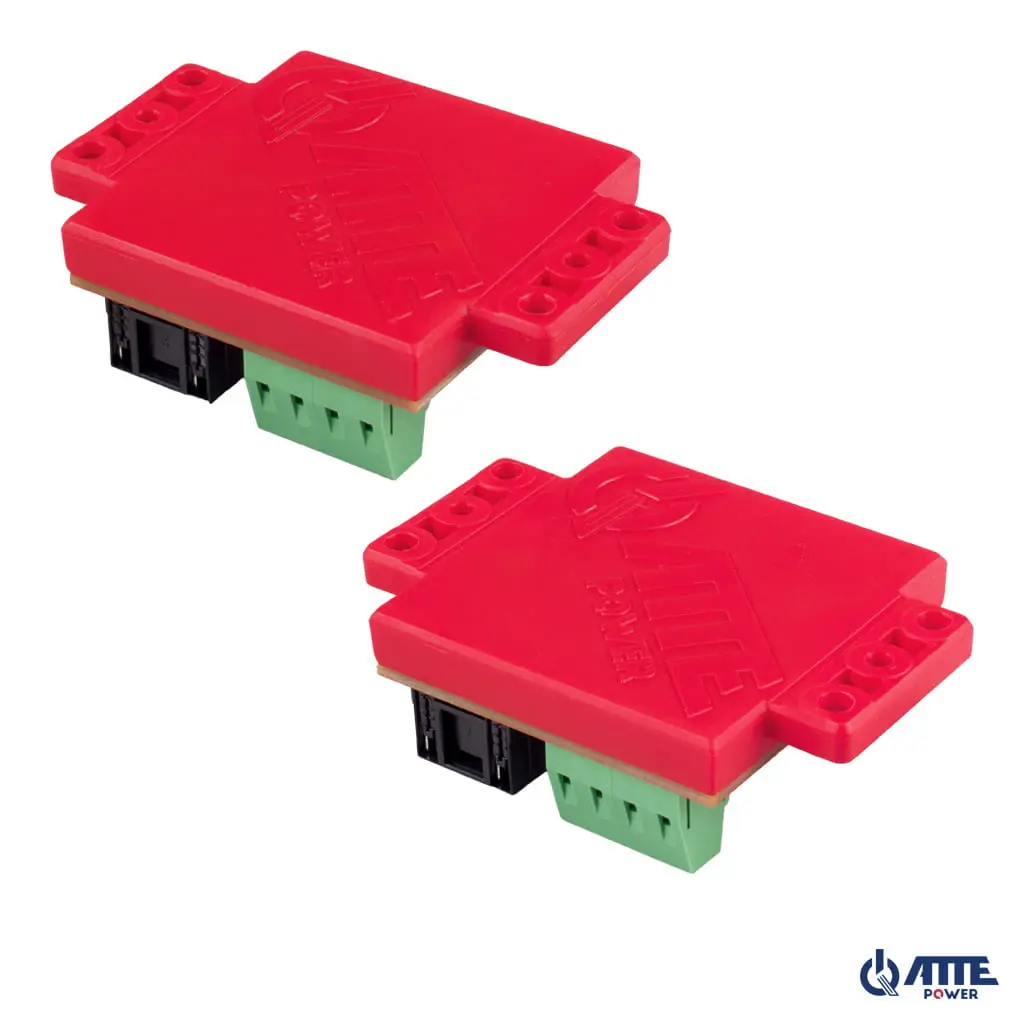

ETH-2wire-A-SET je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:

• pomocí montážních kolíků v rozteči 10,8 mm, která je použita ve všech skříních ABOX
• pomocí montážních kolíků pro adaptéry RACK 19” a RACK 10”
• přišroubováním přes doplňkové otvory k libovolnému rovnému povrchu
• s použitím doplňkového adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN)

Instalační poznámky

• uvedené hodnoty propustnosti a vzdálenosti byly stanoveny pro jeden pár žil kabelu UTP; ve skutečnosti se mohou lišit v závislosti na kabelu použitém na trase 2wire.
• propustnost linky 2wire se nastavuje automaticky v závislosti na stabilitě spojení.
• moduly se propojují párem vodičů pomocí svorek DATA, které přenášejí data i napájení. Svorka POWER by měla být používána pouze pro napájení z externího zdroje.

Příklady použití

Základní použití ETH-2wire-A-SET pro přenos Ethernetu po dvou vodičích.

Příklad použití ETH-2wire-A-SET pro napájení IP PoE kamery při napájení modulů z externího zdroje.

Příklad použití ETH-2wire-A-SET pro přenos Ethernetu po dvou vodičích při napájení zařízení z externího zdroje.

Příklad použití ETH-2wire-A-SET pro napájení 3 IP PoE kamer po dvou vodičích v kombinaci se switchem APT-4-11.
