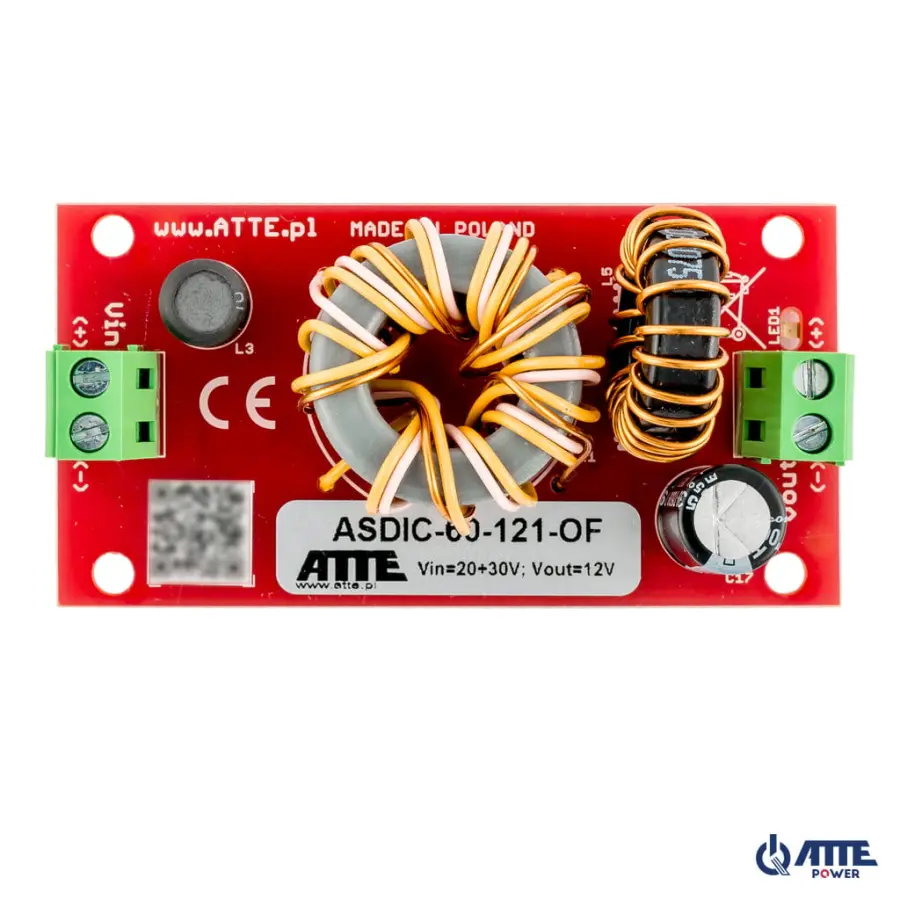

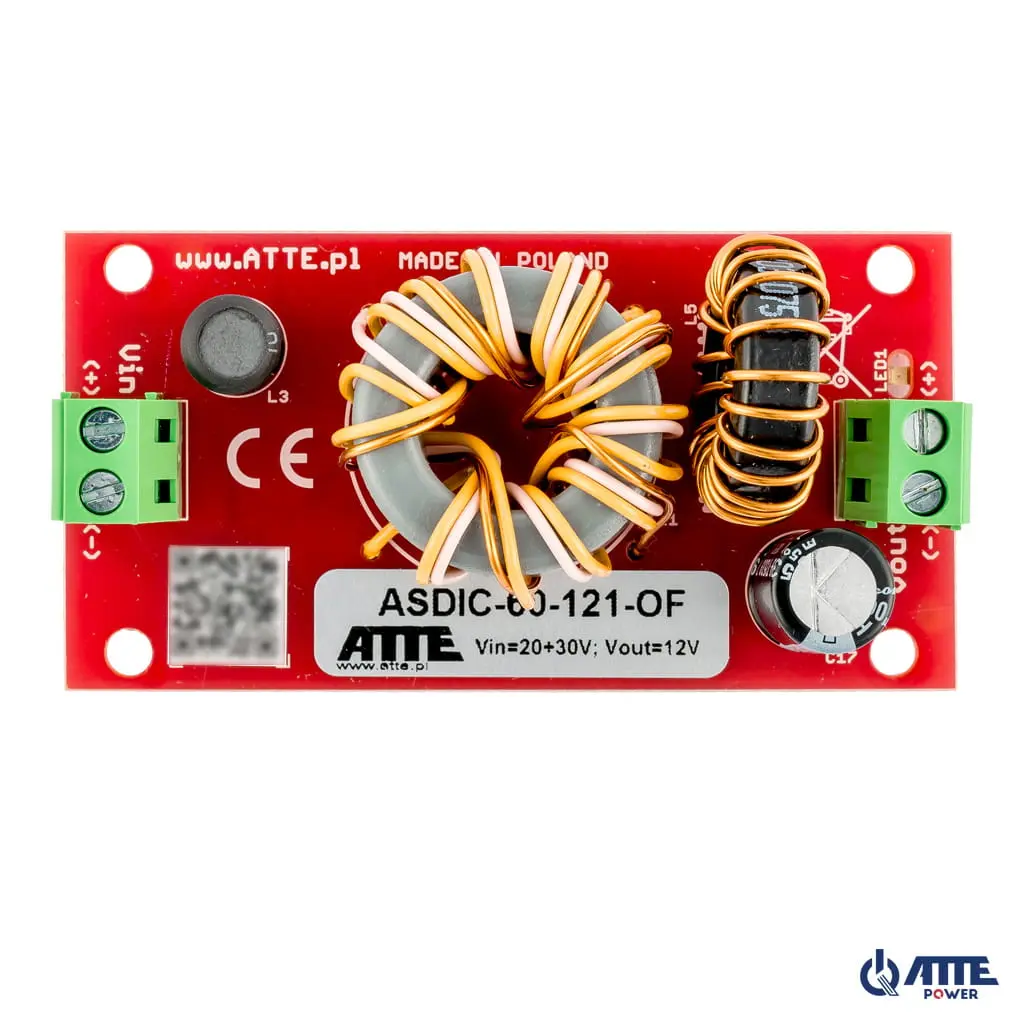

Izolovaný DC/DC měnič snižující napětí, vstupní napětí 20–30 V DC, výstupní napětí 12 V DC, výstupní proud 5 A, výstupní výkon 60 W, vestavný modul.
Izolovaný DC/DC měnič snižující napětí, vstupní napětí 20–30 V DC, výstupní napětí 12 V DC, výstupní proud 5 A, výstupní výkon 60 W, vestavný modul. Vhodný například pro napájení záznamových zařízení.
DC/DC měniče skupiny ASDIC jsou vysoce účinné moduly pro snižování napětí určené pro použití v systémech průmyslové televize. Moduly mohou být použity v zapojeních, ve kterých je nutné zachovat galvanické oddělení obvodů, např. za účelem eliminace rušení obrazu vyskytujícího se v neizolovaných systémech DC napájení.
Konstrukce OF (Open Frame) umožňuje vestavbu zařízení do libovolné skříně, avšak nejpohodlnějším způsobem montáže jsou dedikované skříně řady ABOX a montážní plechy vybavené systémovými otvory v rastru 10,8 mm. Tento rastr je kompatibilní s roztečí montážních otvorů vestavných modulů. Systémové řešení umožňuje svislou nebo vodorovnou montáž vybraných zařízení v libovolné děrované části skříně nebo montážního plechu.
| Vstupní napětí | 20 ... 30 VDC |
| Výstupní napětí | 12 VDC +/-2% |
| Výstupní výkon | 60 W při 24 V |
| Účinnost | 90 % při 50 W |
| Izolace | 1,5 kV |
| Ochrany | Ochrana proti zkratu na výstupu, ochrana proti přetížení |
| Teplotní rozsah | -25 °C ... +50 °C |
| Rozměry | 75 × 39 × 20 mm |
| Hmotnost | 0,051 kg |
| Provedení modulu | Otevřený modul (open-frame) |
| Montáž | Zacvakávací distanční sloupky, montážní otvory s roztečí 10,8 mm |
| EAN kód | 5902143690689 |
| Kód PKWiU | 26.20.40.0 |
| Kód HS | 8473 30 |
| Kód CN2020 | 8473 30 20 |
Příklad použití zařízení ASDIC-60-121-OF pro napájení rekordéru NVR/DVR
