DC/DC měnič zvyšující napětí, vstupní napětí 10–30 V DC, výstupní napětí 55 V DC, výstupní výkon 100 W, vestavný modul.
DC/DC měnič zvyšující napětí, vstupní napětí 10–30 V DC, výstupní napětí 55 V DC, výstupní výkon 100 W, vestavný modul.

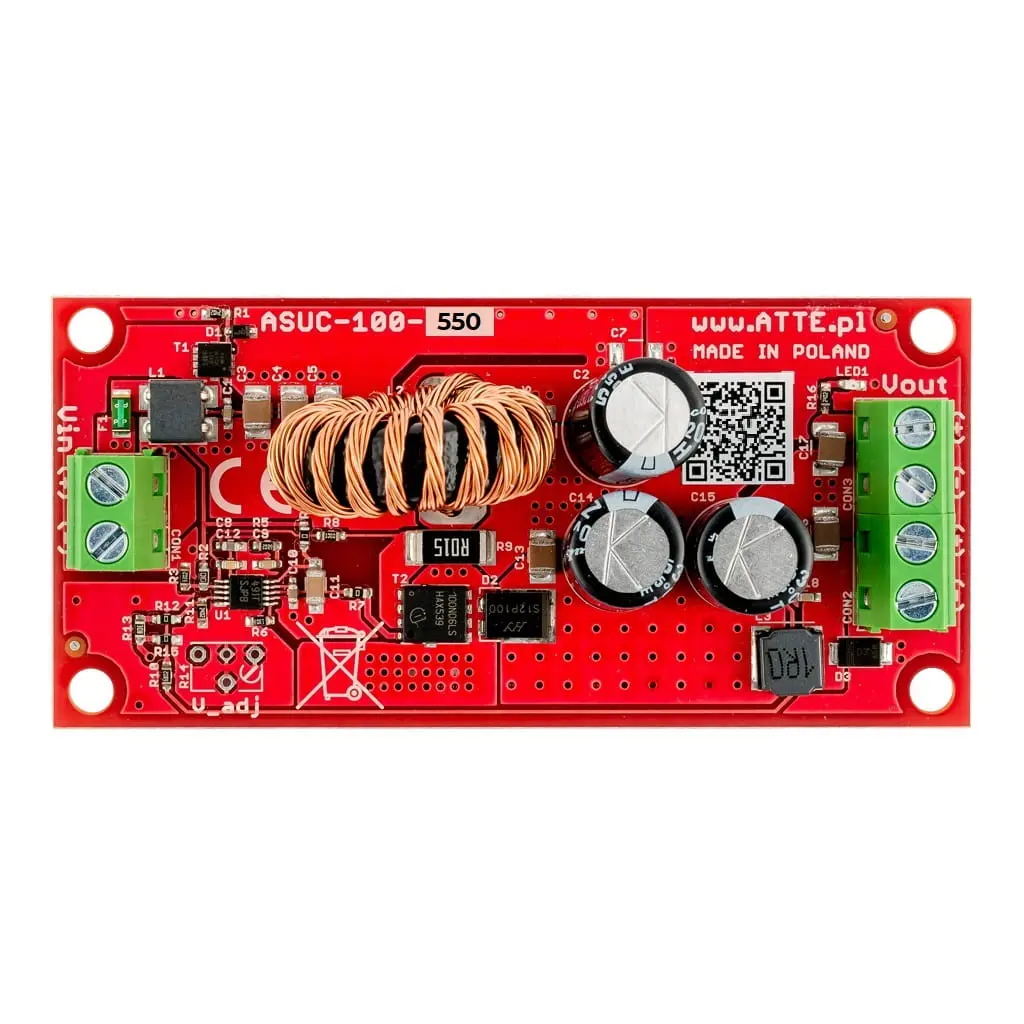

ASUC-100-550-OF je vysoce účinný, neizolovaný DC/DC měnič zvyšující napětí. Měnič umožňuje provoz v širokém rozsahu vstupních napětí a má pevně nastavené výstupní napětí 55 VDC. Typickým použitím modulu je vytváření napájecího napětí PoE 55VDC z napětí 12 VDC nebo 24 VDC pocházejícího ze záložního napájecího zdroje. Vyšší napětí umožňuje kompenzovat úbytky napětí u PoE zařízení s vysokým příkonem.
Konstrukce OF (Open Frame) umožňuje vestavbu zařízení do libovolné skříně, nejpohodlnějším způsobem montáže jsou však dedikované skříně řady ABOX a montážní plechy vybavené systémovým děrováním v rastru 10,8 mm. To je kompatibilní s roztečí montážních otvorů modulů pro vestavbu. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení v libovolné děrované části skříně nebo montážního plechu.
| Vstupní napětí | 10 ... 30 VDC |
| Výstupní napětí | 55 VDC +/-2% |
| Výstupní výkon | 120 W při 24 V, 80 W při 12 V |
| Účinnost | 93 % při Vin = 12 V, Pout = 80 W |
| Klidový proud měniče | 27 mA při 12 V |
| Indikace výstupního napětí | LED 1 (červená) – přítomnost výstupního napětí |
| Teplotní rozsah | -25 °C ... +50 °C |
| Rozměry | 40 × 83 × 27 mm |
| Hmotnost | 0,036 kg |
| Provedení modulu | Otevřený modul (open-frame) |
| Montáž | Zacvakávací distanční sloupky, montážní otvory s roztečí 10,8 mm |
| EAN kód | 5902143690719 |
| Kód PKWiU | 26.20.40.0 |
| Kód HS | 8473 30 |
| Kód CN2020 | 8473 30 20 |
Příklad použití ASUC-100-550-OF pro napájení 5 IP PoE kamer
