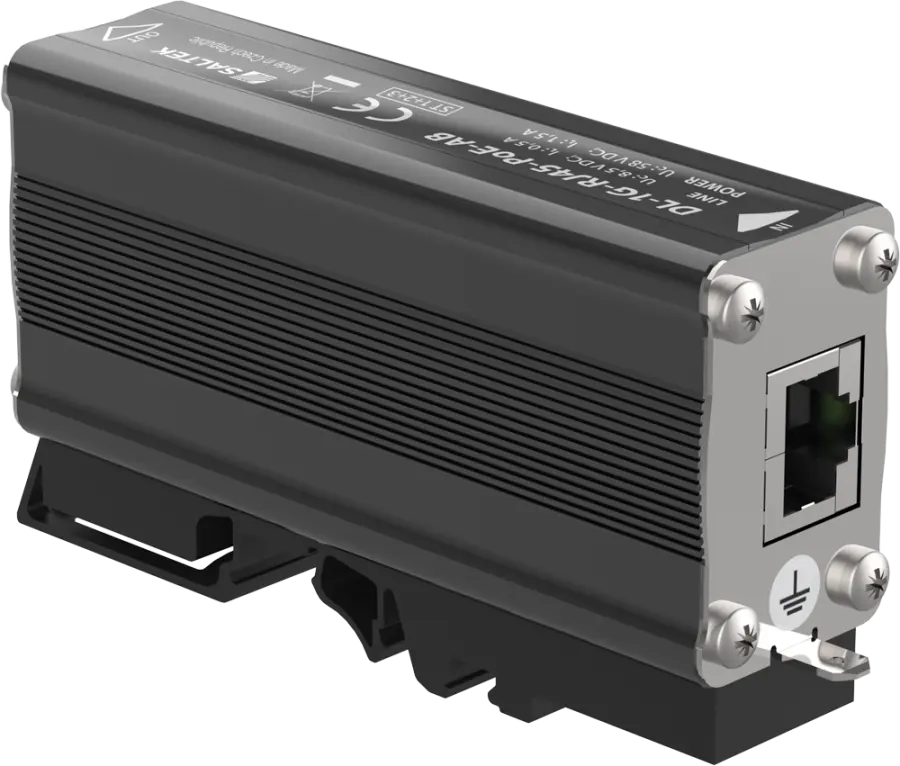

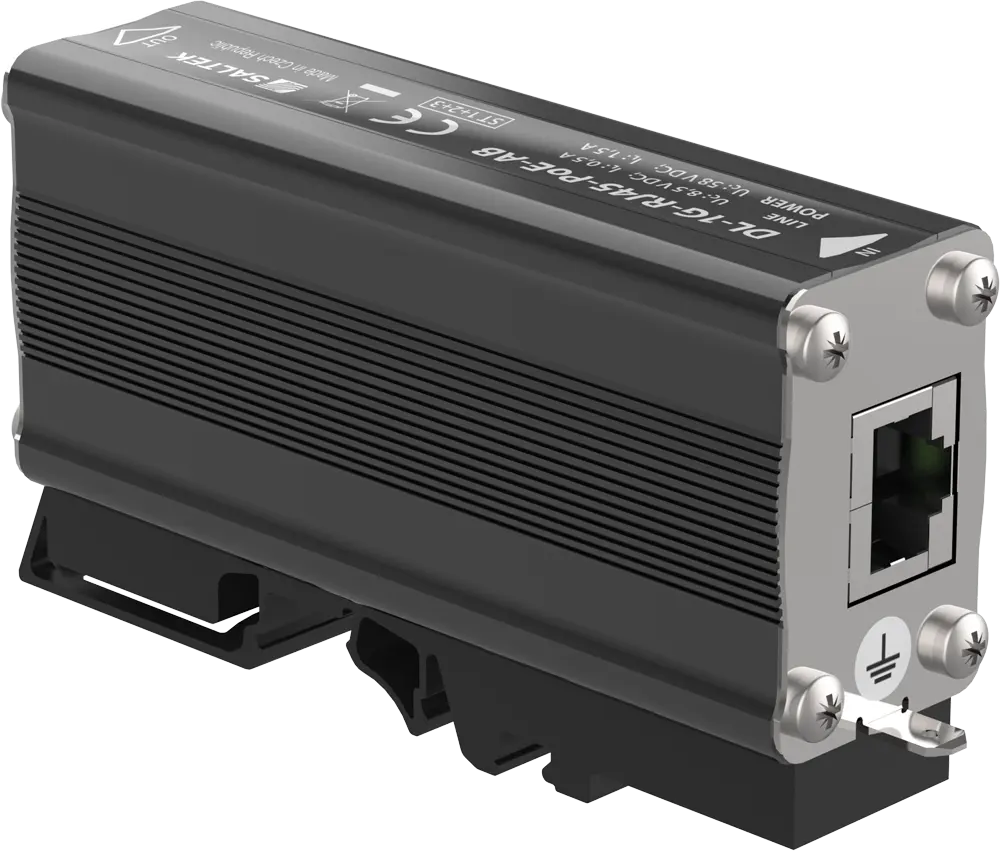

DL-1G-RJ45-POE-AB

DL-1G-RJ45-PoE-AB je profesionální dvoustupňová přepěťová ochrana pro metalickou datovou linku Ethernet 1 Gbit/s (Cat.6) s integrovanou ochranou napájení PoE, určená pro IP kamerové systémy, přístupové systémy, průmyslové switche a další síťové prvky. Přístroj se instaluje na vstupu datové linky do objektu a v blízkosti chráněného zařízení, na rozhraní zón LPZ 0 a LPZ 1 a vyšších, kde účinně odvádí impulzní přepětí způsobené bleskem a spínacími jevy. Díky optimalizované konstrukci zachovává plnou gigabitovou propustnost bez negativního vlivu na kvalitu přenosu i napájení.

Ochrana kombinuje hrubý i jemný stupeň ochrany jak mezi žilami, tak mezi žilami a zemí a je plně kompatibilní se všemi standardy PoE (PoE, PoE+, PoE++) v režimech A i B. Připojení je realizováno pomocí konektorů RJ45/RJ45, součástí dodávky je adaptér pro montáž na DIN lištu 35 mm a držák GND 2 pro spolehlivé uzemnění, což výrazně usnadňuje instalaci v rozvaděčích a technických rozvodech. Kompaktní provedení, krytí IP30 a provozní rozsah teplot -10 až +50 °C předurčují tento svodič pro profesionální aplikace v zabezpečovací a průmyslové automatizaci.

Klíčové vlastnosti

• Dvoustupňová přepěťová ochrana datové linky Ethernet 10/100/1000 Mb/s (Cat.6) s integrovanou ochranou napájení PoE.
• Vhodné pro ochranu IP kamer, PoE switchů, bezdrátových přístupových bodů, VoIP telefonů a dalších síťových prvků.
• Určeno pro instalaci na vstupu metalické linky do objektu a v blízkosti chráněného zařízení na rozhraní zón LPZ 0 – LPZ 1 a vyšších.
• Kompatibilní se standardy PoE, PoE+, PoE++ (IEEE 802.3af/at/bt) v režimech A i B, bez omezení napájecího výkonu.
• SPD typ D1, C2, C3 (stupeň ochrany ST 1+2+3) – kombinace hrubé a jemné ochrany datových párů i napájecích párů.
• Maximální trvalé provozní napětí žíla–žíla 8,5 V DC a pár–pár (PoE) 58 V DC, vhodné pro gigabitové PoE aplikace.
• Mezní frekvence 250 MHz s nízkým vložným útlumem umožňuje plnohodnotný přenos Ethernetu 1 Gbit/s.
• Jmenovitý zatěžovací proud na žílu 0,5 A, dimenzováno pro napájení běžných i vysokopříkonových PoE koncových zařízení.
• C2 jmenovitý výbojový proud (8/20 µs) až do stovek ampér na žílu a kiloampérů vůči zemi pro účinné omezení přepětí.
• D1 celkový bleskový impulsní proud (10/350 µs) v řádu kiloampérů žíla–PE pro zvýšenou odolnost proti blízkým úderům blesku.
• Velmi rychlá doba odezvy ochranných prvků v řádu nanosekund pro účinné omezení strmých přepěťových čel.
• Připojení pomocí konektorů RJ45/RJ45 – jednoduchá integrace do stávajících tras bez nutnosti přerážení kabelů.
• Možnost montáže na DIN lištu 35 mm, v balení univerzální plastový adaptér a držák GND 2 pro snadné uzemnění.
• Stupeň krytí IP30 (bez konektorů IP10), vhodné pro instalaci do rozvaděčů a vnitřních prostor.
• Provozní teplota -10 až +50 °C, relativní vlhkost 15–85%, bez kondenzace.
• Konstrukce a parametry odpovídají požadavkům norem pro svodiče přepětí na datových a telekomunikačních vedeníchh
