KE-IO3144

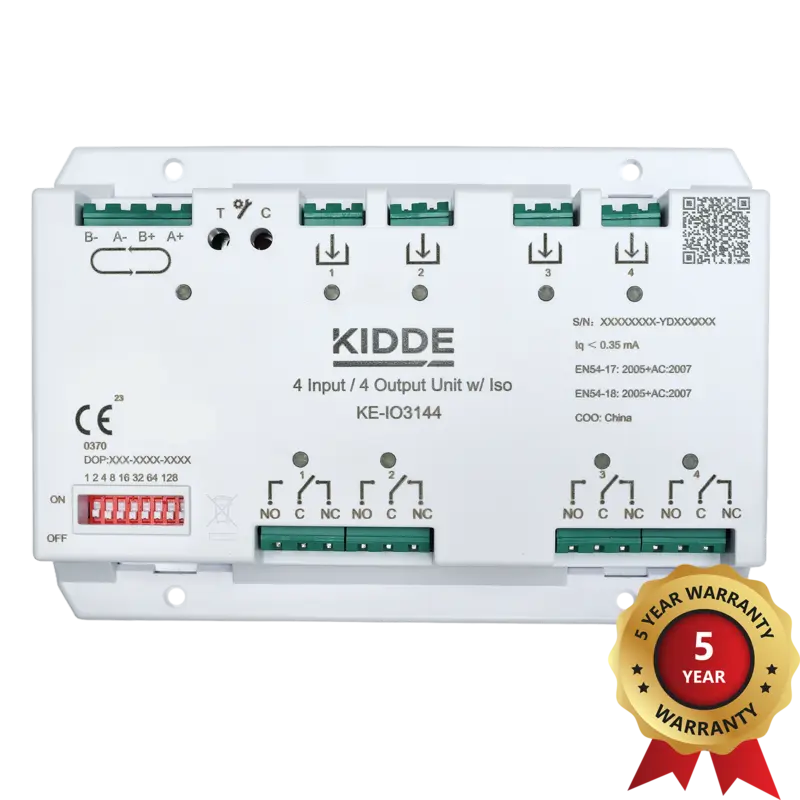

KE-IO3144 je inteligentní adresovatelný vstupně/výstupní modul řady Kidde Excellence, který kombinuje čtyři dvojitě vyvážené vstupy a čtyři výstupy relé s integrovaným izolátorem smyčky pro náročné aplikace elektrické požární signalizace. Modul je napájen přímo ze smyčky, zabírá pouze jednu adresu z 1–128 a díky pokročilému komunikačnímu protokolu s korekcí chyb poskytuje vysokou spolehlivost přenosu dat v moderních adresovatelných systémech EPS.

KE-IO3144 umožňuje monitorování bezpotenciálových kontaktů a nezávislé spínání výstupních relé bez potřeby externího napájení relé, což snižuje zatížení smyčky i instalační náklady. Vstupy lze konfigurovat jako normálně otevřené nebo normálně zavřené, pod dohledem či bez dohledu, a rozlišují stavy jako normální, rozepnuto, aktivní, pasivní či zkrat, které jsou signalizovány do ústředny k dalšímu zpracování logiky.

Nízkoprofilové provedení, možnost montáže přímo na DIN lištu nebo do nástěnné krabice a tříbarevné LED indikátory na čelním panelu usnadňují instalaci i servis v terénu. Lokální testovací tlačítko umožňuje ověřit funkci vstupů a výstupů bez zásahu do ústředny, zatímco integrovaný izolátor smyčky chrání systém proti poruchám vedení při zachování provozu ostatních zařízení v segmentu.

Klíčové vlastnosti

• Adresovatelný I/O modul řady Excellence se 4 individuálně programovatelnými vstupy a 4 výstupy relé při využití jediné adresy na smyčce.
• Napájení přímo ze smyčky EPS – není nutné externí napájení, úspora kabeláže a instalačních nákladů.
• Vstupy vhodné pro monitorování bezpotenciálových kontaktů, konfigurovatelné jako NO/NC, pod dohledem nebo bez dohledu.
• Dvouúrovňové, plně monitorované vstupy umožňující předpoplachovou i poplachovou signalizaci na jediném vstupu.
• Každý výstup tvoří paměťové relé s přepínacím kontaktem 30 V DC / 2 A (odporová zátěž), nevyžadující napájení v aktivním ani pasivním stavu.
• Volně programovatelné logiky – modul může reagovat na libovolnou kombinaci vstupních příznaků dle nastavení v ústředně.
• Integrovaný izolátor smyčky (přerušení záporného napájení) se spínacím proudem až 1,05 A kontinuálně a max. 32 zařízení mezi izolátory.
• Lokální testovací funkce na jednotce pro rychlé ověření funkce bez potřeby zásahu do ústředny.
• Tříbarevné stavové LED na čelní straně pro jasnou lokální indikaci provozního stavu a stavů vstupů/výstupů.
• Adresace pomocí DIP přepínačů v rozsahu 1–128, kompatibilita s Kidde Commercial Excellence systémy.
• Elektrické parametry: pracovní napětí 17–29 V DC, klidový odběr cca 300 µA, poplachový odběr cca 2,5 mA při 24 V DC.
• Rozsah pracovních teplot -22 až +55 °C, relativní vlhkost 10–93% (nekondenzující), vnitřní prostředí, krytí IP30.
• Mechanické provedení: rozměry 109 × 88 × 40 mm, hmotnost 220 g, kryt PC/ABS v barvě signální bílá RAL9003.
• Možnost montáže na DIN lištu, na povrch nebo na stěnu; podporovaná kabeláž 0,13–3,31 mm² stíněná/nestíněná kroucená dvojlinka.
• Shoda a certifikace: CE, REACH, RoHS 3, WEEE; certifikace CPR, splnění norem EN54-17 a EN54-18.
