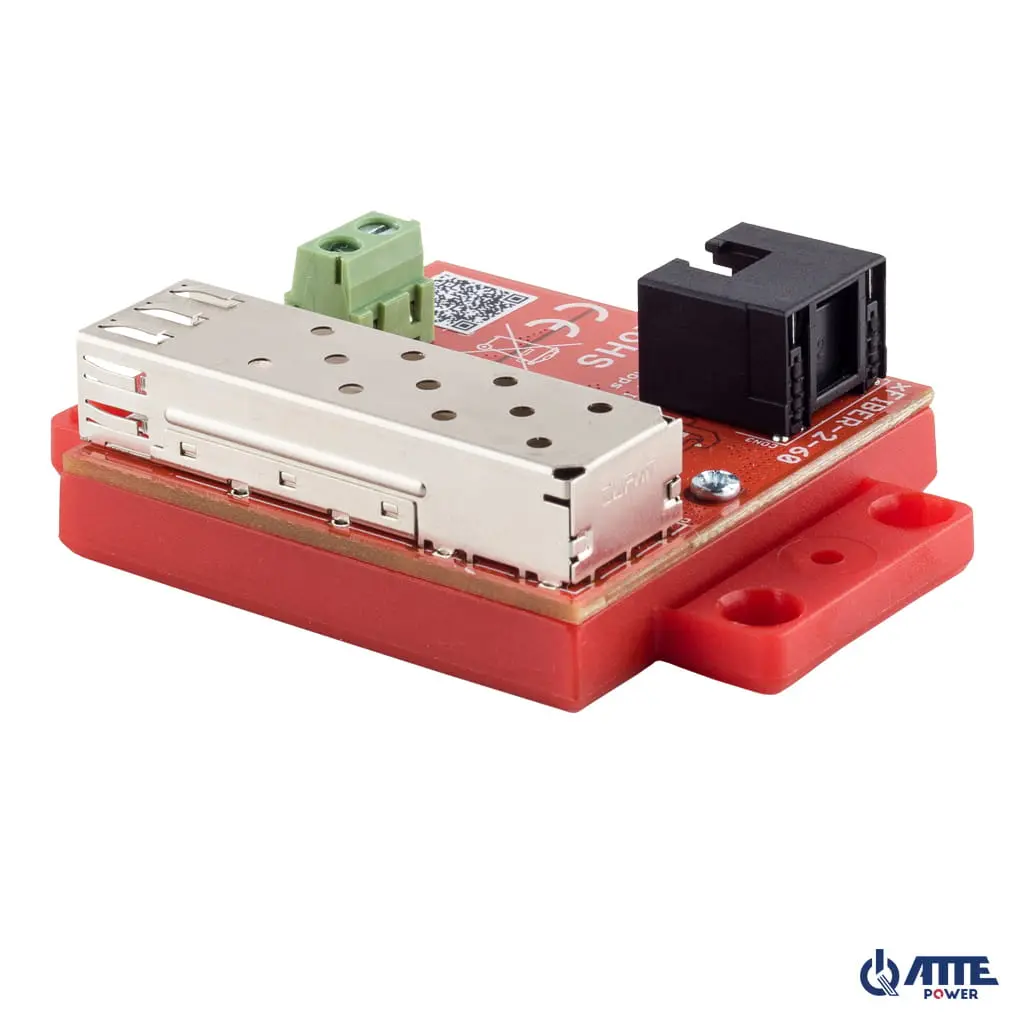

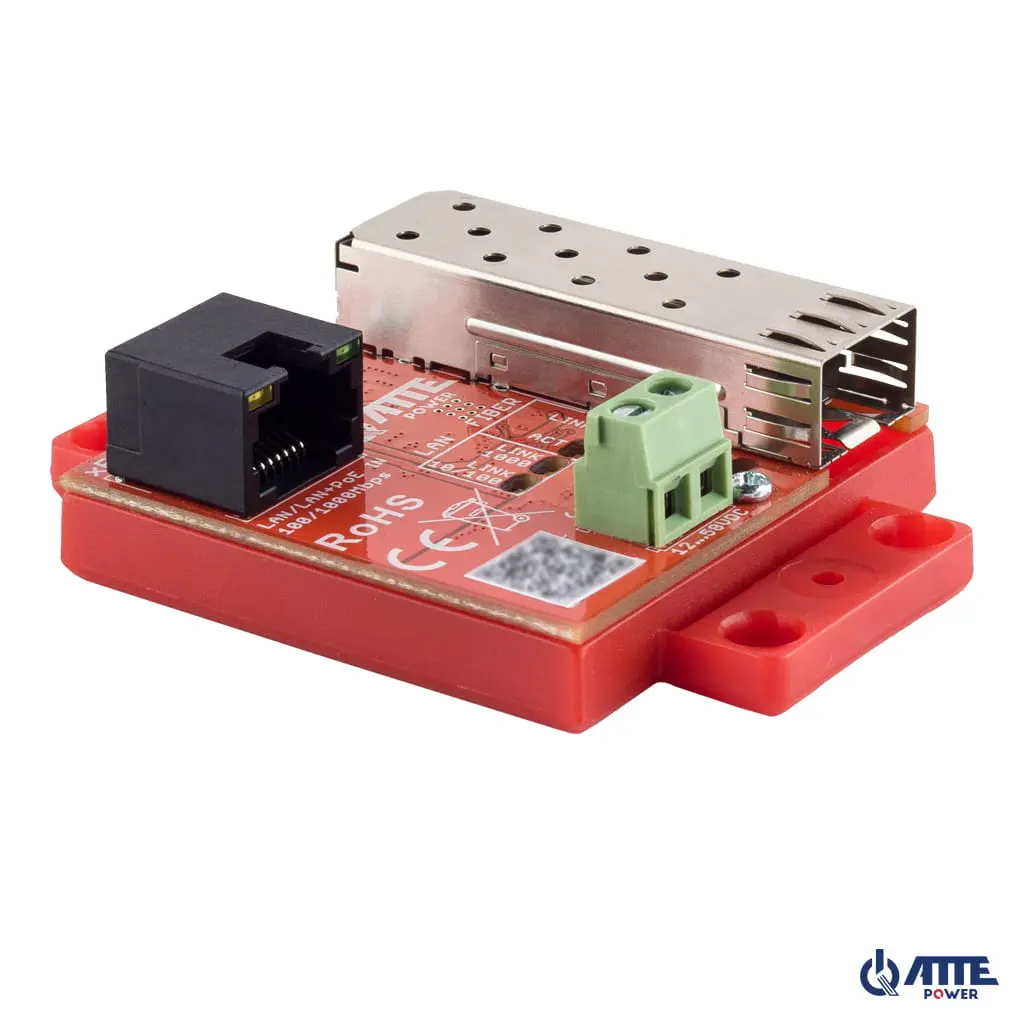

XFIBER-2-60

xFIBER-2-60 je gigabitový převodník Ethernet –> SFP určený pro IP kamerové systémy. Zařízení umožňuje obousměrný převod metalického ethernetového signálu na optický signál SFP.

Při použití libovolného modulu SFP kompatibilního se standardem IEEE 802.3z je možné přizpůsobit parametry optické trasy požadavkům instalace (např. spolupráce s jednovidovými nebo vícevidovými optickými vlákny).

Modul může být napájen prostřednictvím šroubové svorky nebo přímo ze switche PoE pracujícího ve standardu 802.3af. To umožňuje jednoduché rozšíření stávajících instalací o další port SFP bez nutnosti výměny switche.

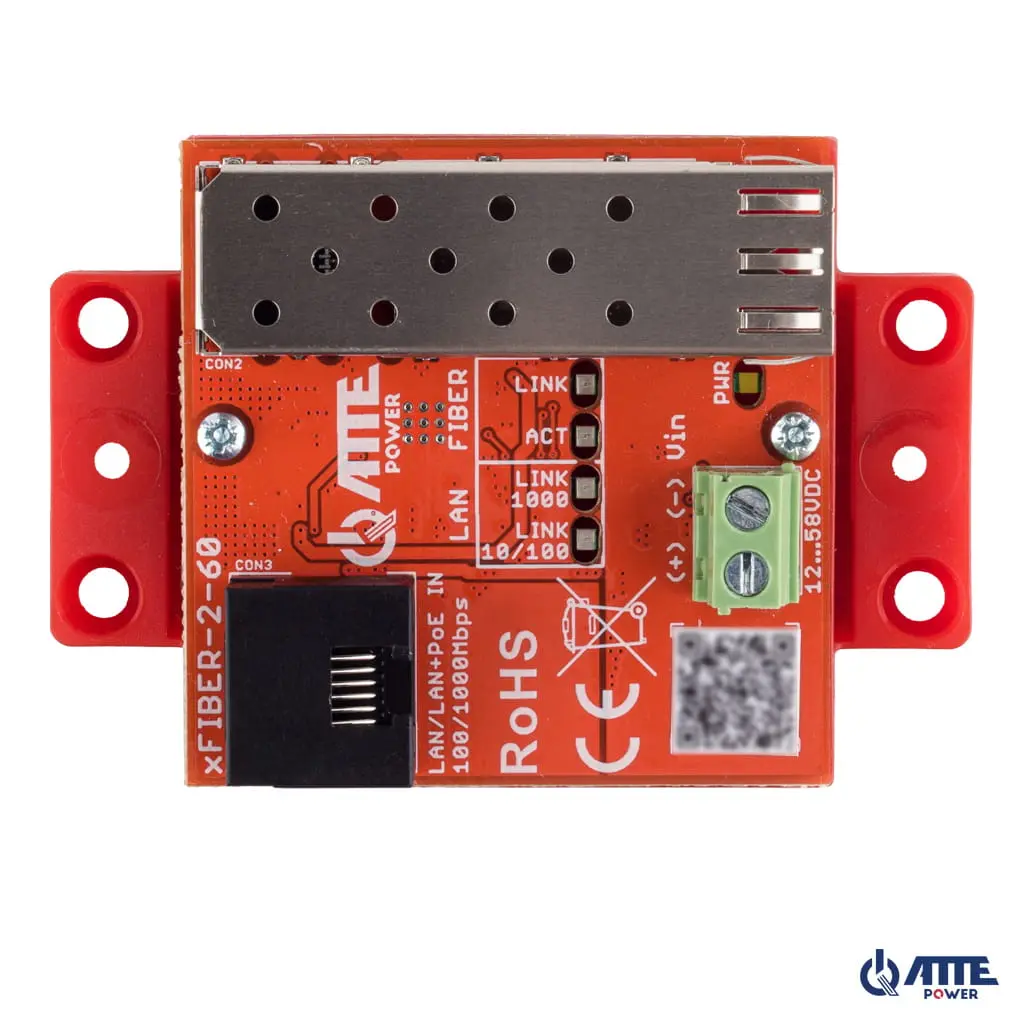

Informace o připojení, přenosu a propustnosti jsou signalizovány pomocí LED diod:

• PWR - Zařízení je napájeno
• FIBER ACT - Aktivita na portu SFP
• FIBER LINK - Přenos na portu SFP
• LAN LINK 1000 - Přenos na portu LAN 1000 Mb/s
• LAN LINK 10/100 - Přenos na portu LAN 10/100 Mb/s

Nejdůležitější vlastnosti a funkce:

• možnost převodu přenosu z Ethernetu na optické vlákno
• propustnost na úrovni 1000 Mb/s
• modul může být napájen pomocí PoE nebo externího napájecího zdroje
• přehledná signalizace pracovního stavu, propustnosti a přenosu
• snadné a rychlé spuštění bez nutnosti konfigurace parametrů
• široký rozsah pracovních teplot

Zařízení má stupeň krytí IP20; pro zajištění ochrany před vlivy počasí a kondenzací vlhkosti je nutné použít vhodný kryt (minimálně IP44).

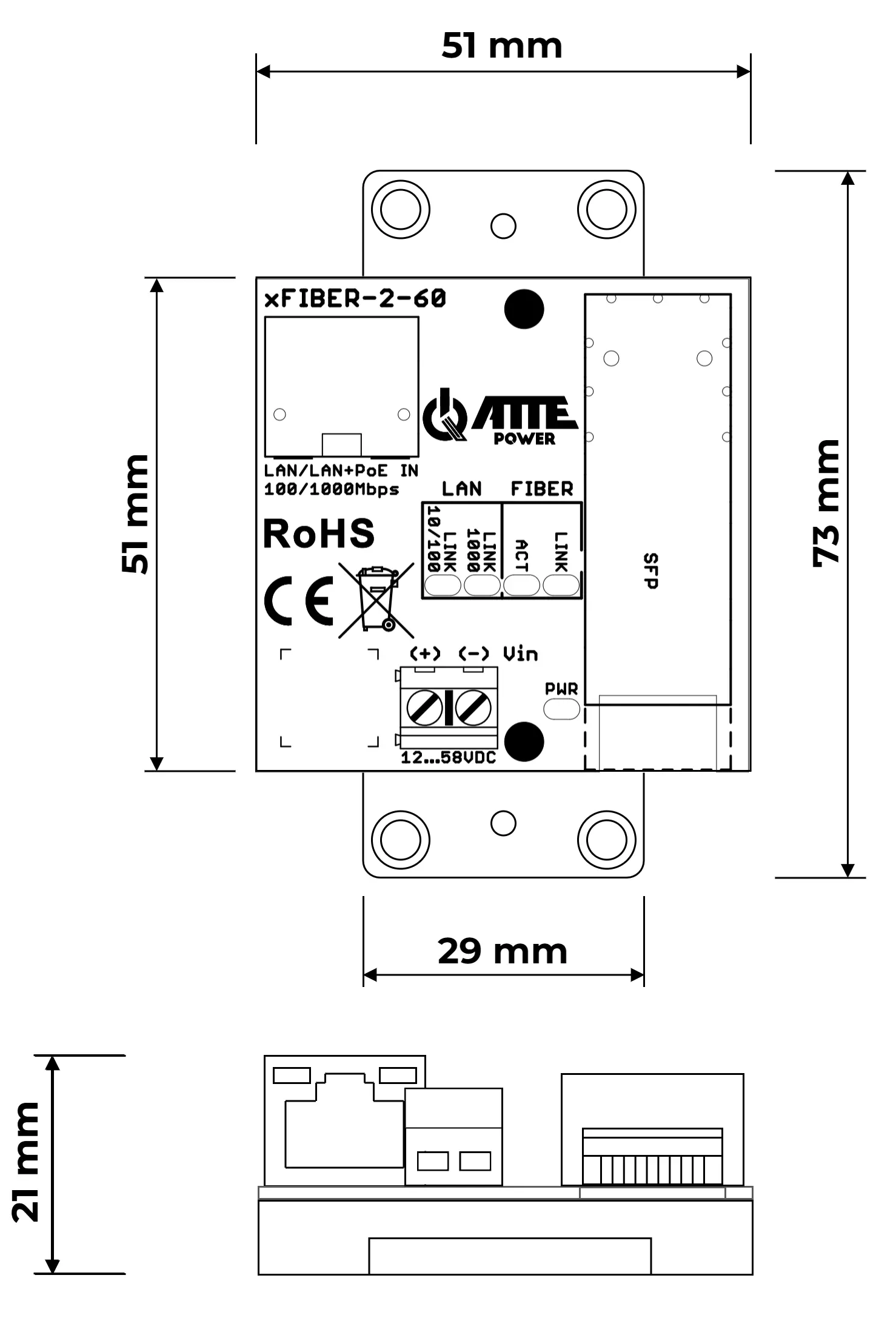

Pokud bude zařízení použito v omezeném prostoru, je možné naříznout a odlomit montážní úchyty základny za účelem zmenšení rozměrů modulu.

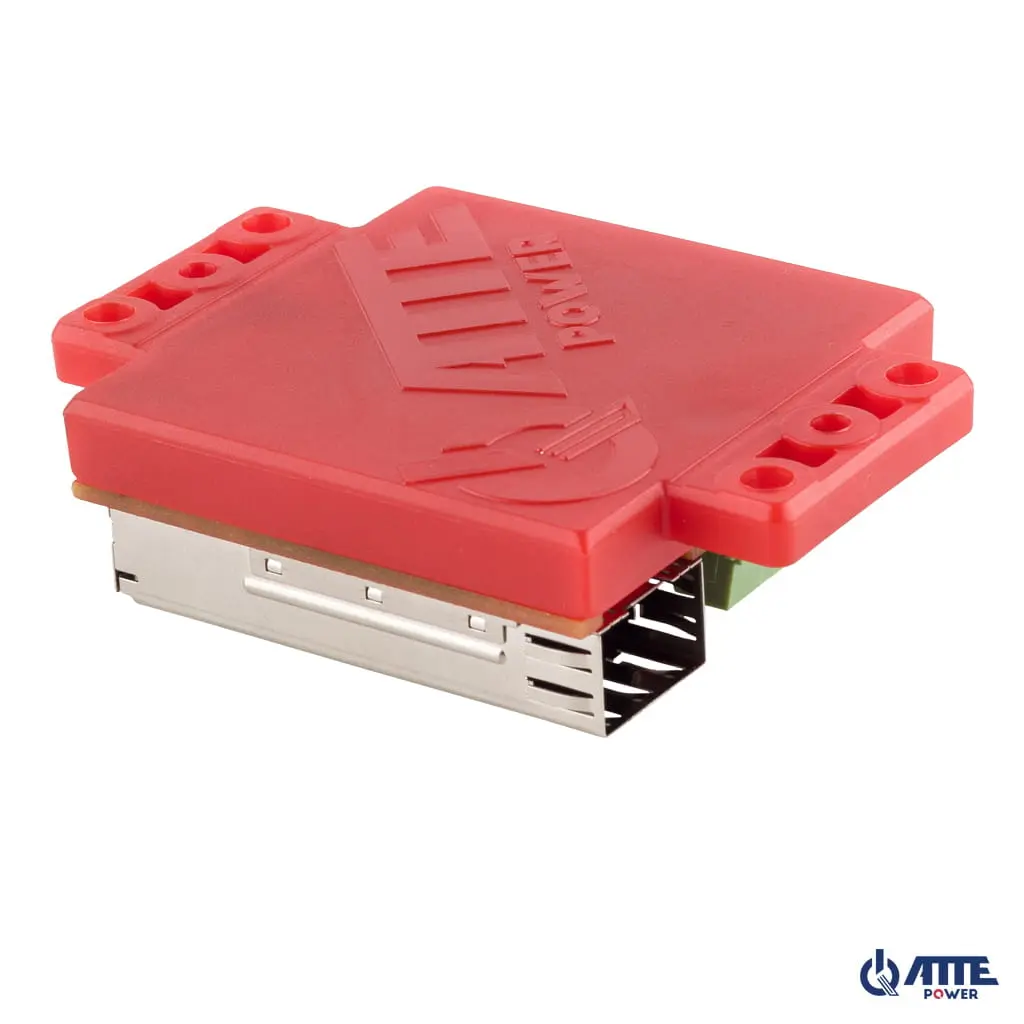

xFIBER-2-60 je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:

• s použitím montážních kolíků v rastru 10,8 mm, který je ve všech skříních ABOX
• s použitím montážních kolíků pro adaptéry RACK 19” a RACK 10”
• přišroubováním přes dodatečné otvory k libovolnému rovnému povrchu
• při použití přídavného adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN)

Poznámky k instalaci

• zařízení nepracuje s moduly SFP ve standardu IEEE 802.3u 100Base-FX
• xFIBER-2-60 spolupracuje s jednovidovými i vícevidovými moduly kompatibilními se standardem IEEE 802.3z
• moduly SFP je nutné zakoupit samostatně (ATTE je nemá v nabídce)

Příklady použití

Příklad použití xFIBER-2-60 jako distribučního bodu založeného na switchi xPoE-10-20A-OF a xFIBER-2-60
