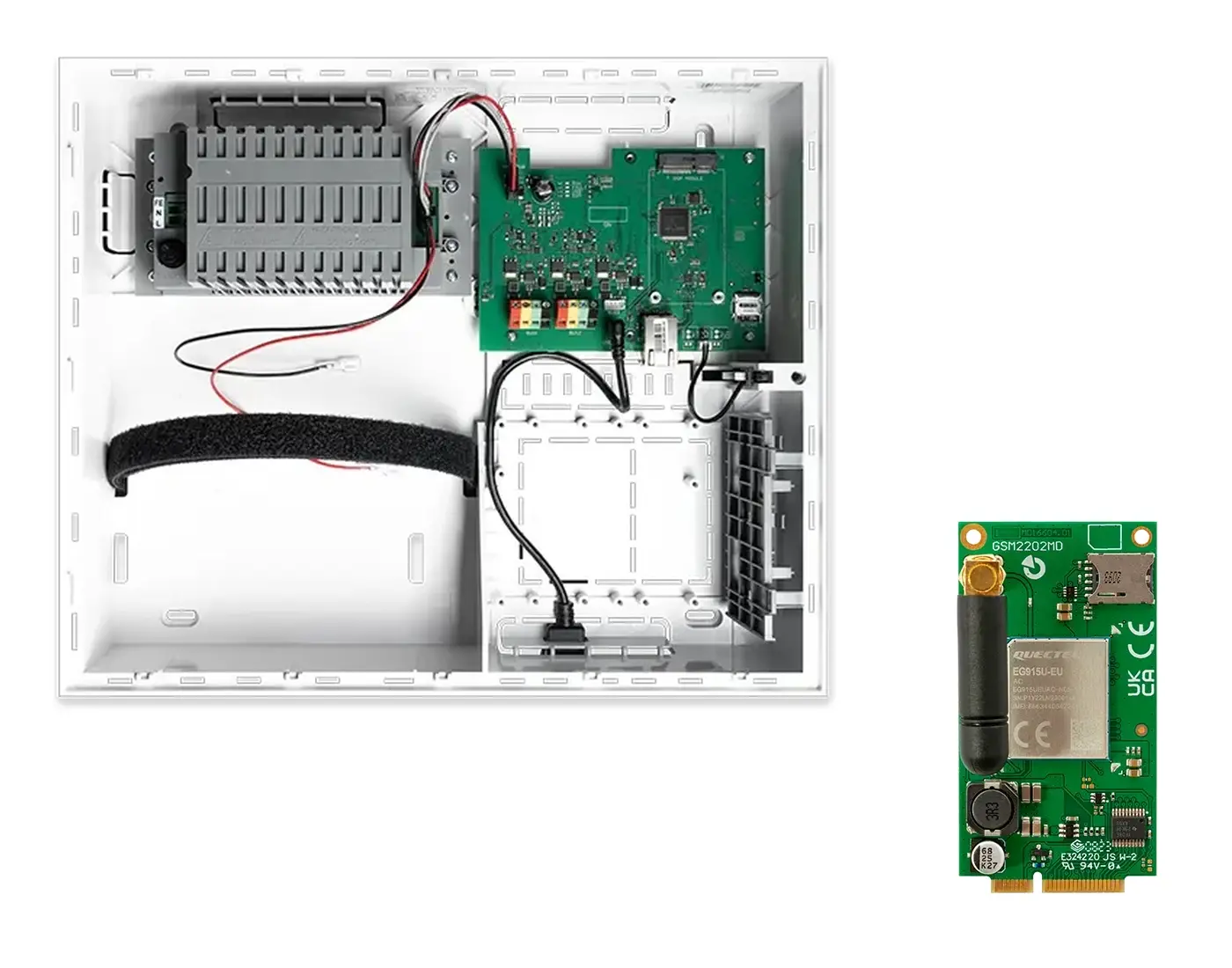

Sada ústředny JA-108K a komunikátoru JA-194Y-LITE

Upozornění: Ústřednu JA-108K nelze zakoupit samostatně, dodává se pouze společně s komunikátorem. Tato sada obsahuje ústřednu JA-108K a LTE komunikátor JA-194Y-LITE pro datovou komunikaci bez podpory SMS a hlasových zpráv.

Pokud požadujete také SMS a hlasová upozornění, zvolte alternativní SADU JA-108K A JA-194Y.

SADA JA-108K A JA-194Y-LITE spojuje zabezpečovací ústřednu systému JABLOTRON 100+ s LTE komunikátorem pro datový přenos přes mobilní síť. Ústředna JA-108K podporuje stupeň zabezpečení 3 podle EN 50131 a je určena pro rozsáhlé instalace i objekty s vyšší mírou rizika, například serverovny, sklady léčiv, galerie nebo zlatnictví. Vestavěné LAN rozhraní a mobilní komunikátor umožňují přenos událostí na pult centrální ochrany, vzdálené ovládání a správu systému. Výsledný stupeň zabezpečení instalace závisí na použitých komponentách, konfiguraci a splnění požadavků příslušných norem.

Ústředna JA-108K podporuje až 230 periferií celkem, z toho nejvýše 120 bezdrátových, 600 uživatelů, 15 samostatných sekcí a 128 programovatelných výstupů PG. Bezdrátově lze ovládat výstupy PG 1–32. Napájecí zdroj poskytuje trvalý proud až 2 000 mA a s akumulátorem 12 V / 18 Ah umožňuje zálohování až 60 hodin podle zatížení systému. Ústředna nabízí paměť přibližně 7 milionů událostí, podporu aplikací MyJABLOTRON 2 a MyCOMPANY a rozhraní USB-C pro konfiguraci a servis softwarem F-Link. Pro připojení bezdrátových periferií je nutné doplnit kompatibilní rádiový modul.

LTE komunikátor JA-194Y-LITE se instaluje přímo do konektoru GSM Module na základní desce ústředny a je napájen z ní. Podporuje datovou komunikaci v sítích 2G GSM/EDGE a 4G LTE, používá nano SIM kartu s aktivovanými datovými službami a dodává se s anténou. Umožňuje komunikaci s pultem centrální ochrany, vzdálené ovládání prostřednictvím webové a mobilní aplikace a vzdálené nastavování pomocí softwaru F-Link. V kombinaci s certifikovanou ústřednou a odpovídajícím nastavením podporuje stupeň zabezpečení 3. Pro použití s ústřednou JA-108K je vyžadován firmware verze 8 nebo vyšší. Varianta LITE nepodporuje SMS ani hlasové zprávy.

Klíčové vlastnosti

• Obsah sady: zabezpečovací ústředna JABLOTRON JA-108K a LTE komunikátor JA-194Y-LITE.
• Stupeň zabezpečení ústředny: Grade 3 podle EN 50131; dostupné také profily Grade 2 a Výchozí JABLOTRON.
• Stupeň zabezpečení komunikátoru: 3 v kombinaci s certifikovanou ústřednou ve stupni zabezpečení 3 a při odpovídající konfiguraci.
• Kapacita systému: až 230 periferií celkem, z toho maximálně 120 bezdrátových.
• Uživatelé a sekce: až 600 uživatelů a 15 samostatných sekcí.
• Programovatelné výstupy: až 128 výstupů PG; bezdrátově lze ovládat PG 1–32.
• LAN komunikace: integrované ethernetové rozhraní 10/100BASE.
• Mobilní komunikace JA-194Y-LITE: 2G GSM/EDGE 900/1800 MHz a 4G LTE 800/900/1800/2100/2600 MHz, pásma B20, B8, B3, B1 a B7.
• Datové funkce: přenos událostí na PCO, vzdálené ovládání pomocí webové a mobilní aplikace a vzdálená konfigurace softwarem F-Link.
• Omezení varianty LITE: bez podpory SMS a hlasových zpráv.
• SIM karta: nano SIM s aktivovanými datovými službami a vypnutým požadavkem na PIN.
• Požadovaný firmware ústředny: verze 8 nebo vyšší.
• Instalace komunikátoru: přímo do konektoru GSM Module; anténa se SMA připojením je součástí dodávky komunikátoru.
• Kontrola spojení: pravidelné ověřování připojení na PCO s vyhlášením poruchy při problému v komunikaci.
• Přenosové protokoly: JABLO IP a ANSI SIA DC-09.
• Podporované ATS třídy komunikátoru: SP3–SP5 pro mobilní datovou cestu a DP3 při kombinaci s LAN; konkrétní klasifikaci stanovuje zřizovatel po dohodě s PCO.
• Podmínka dvojité přenosové cesty: pro DP3 musí LAN a mobilní komunikace využívat různá přenosová média; kombinace mobilního komunikátoru a Wi-Fi WAN tuto podmínku nesplňuje.
• Sběrnicová rozhraní: BUS 1, BUS 2 a BUS 3 / I-BUS; délka sběrnice až 3 × 500 m.
• Bezdrátové rozšíření: možnost připojení kompatibilního rádiového modulu.
• Servisní rozhraní: USB-C pro konfiguraci a připojení k počítači.
• Aplikace: podpora MyJABLOTRON 2 a MyCOMPANY.
• Napájení ústředny: 110–230 V AC, 50–60 Hz.
• Výstup sběrnice: 12,0–13,8 V DC, maximální trvalý proud 2 000 mA.
• Krátkodobý výstupní proud: maximálně 3 000 mA po dobu 60 minut.
• Záložní napájení: olověný gelový akumulátor 12 V / 18 Ah; zálohování až 60 hodin podle zatížení systému.
• Napájení komunikátoru: 8–15 V DC z ústředny, jmenovitý odběr přibližně 9 mA podle síly mobilního signálu, maximální odběr 720 mA.
• Paměť událostí ústředny: přibližně 7 milionů událostí.
• Rozměry ústředny JA-108K: 357 × 297 × 105 mm.
• Rozměry komunikátoru JA-194Y-LITE: 70 × 37 × 25 mm; hmotnost 23 g.
• Provozní teplota: −10 až +40 °C.
• Provozní vlhkost komunikátoru: průměrně 75 % RH bez kondenzace.
• Prostředí: třída II – vnitřní všeobecné.
• Odborná instalace: konfigurace a montáž musí respektovat požadovaný stupeň zabezpečení a instalační dokumentaci výrobce.
